0.6/1KV laagspanningskoperaluminiumgeleider PVC geïsoleerd swa pantserde elektriciteitskabel
Normen
De stroomkabel is vervaardigd volgens IEC 60502-1:2004.
Het is geschikt om te worden gelegd in de elektriciteitskabel met een nominale spanning van 0,6/1kv (U0/U) voor de stroomoverdracht.
Toepassing
Binnen, in tunnels en in leidingen.
In staat om een bepaalde trekkracht bij het leggen te weerstaan.
Niet bestand tegen mechanische krachten.
Het is niet toegestaan om een enkelkernkabel in magnetische buizen van materiaal te leggen.
Operatiekarakteristiek
1.De maximale nominale temperatuur
Bij langdurig gebruik van de kabel mag de maximale werktemperatuur van de kern niet hoger zijn dan 90 °C.0C, en de temperatuur van de geleider mag niet hoger zijn dan 250 °C.0C in kortsluiting voor 5 seconden.
2.Installatievereiste
De installatie van kabels wordt niet beperkt door het hoogteverschil langs de route.De omgevingstemperatuur mag niet lager zijn dan 0 °C.0C tijdens de installatie.De toegestane buigradius van de kabel moet voldoen aan de volgende voorschriften:
Voor één kern: 20 ((D+d) +/_ 5%
Voor meerkerns: 15 ((D+d) +/_ 5%
(D - werkelijke buitendiameter van de kabel; d - werkelijke buitendiameter van de geleider)
Een enkelkernkabel die in wisselstroomcircuits wordt gebruikt, mag geen pantser hebben of een pantser van niet-magnetisch metaalmateriaal gebruiken en mag niet in magnetische kanalen worden gelegd.
Kabel Technisch gegevensblad
| Nr. x mm2 |
Fase |
Neutraal/Aarde |
Inwendige omhulsel |
Gewapend |
Buitenmantel |
Gewicht van de kabel |
| Diameter van de geleider mm |
Dikte van XLPE mm |
Diameter van de geleider mm |
Dikte van XLPE mm |
Dikte mm |
Diameter van de draad
mm |
Dikte van de omhulsel mm |
Volledige diameter mm |
YJV32(CU)
in kg/km |
YJLV32(AL)
in kg/km |
| Vier maal één.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Vier maal twee.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 maal 2,5 plus 1 maal 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 maal 4 plus 1 maal 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------Onze functie --------
1.Geïmporteerde apparatuur met ervaren technisch team
Het bedrijf heeft drie fabrieken en 3048 werknemers, waarvan 206 ingenieurs.Troster Duitsland en Maillefer Finland 500kV VCV-lijnen, strooier van Pourtier Frankrijk, SKET Duitsland, Caballe Spanje, 220KV en 35KV productielijn plus SIKORA X - RAY 8000 on-line excentriciteitsmetingseenheid uit Duitsland
2.Volledig certificeringssysteem
Qifan Cable heeft ISO 9001, ISO 14001, OHSAS 18001 gehaald. De fabriek heeft TUV, VDE, UL, CE, SAA, BS enz.
3.Perfecte productiesysteem

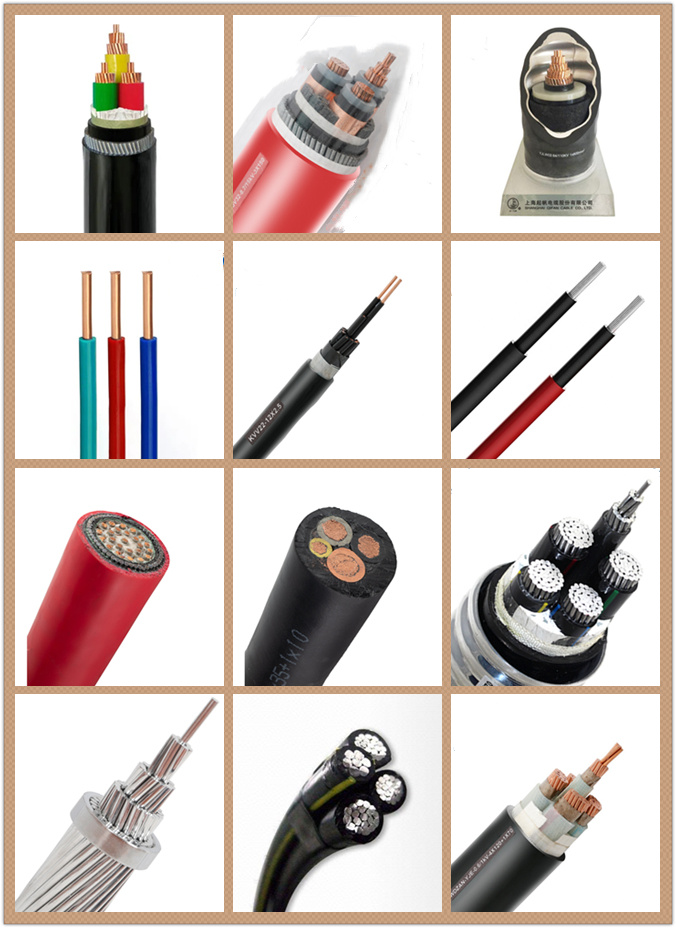

De producten van Qifan Cable omvatten LV-stroomkabel, MV-stroomkabel, HV&EHV-stroomkabel, ABC-kabel, ACSR/AAC/AAAC/ACAR/OPGW, onderzeese kabel, besturingskabel, instrumentenkabel, bouwdraad,flexibele rubberkabel, brandvrije kabels, hernieuwbare kabels, zonne-energie-kabels, industriële kabels, LAN-kabels, coaxkabel enz.
4- Perfecte verkoopservice.
Qifan Cable kan de OEM/ODM-service aanbieden, meerdere producten, geschoold exportverkoopteam van ingenieurs, redelijke prijs, betrouwbare kwaliteit, vriendelijke service.
Spanningscategorie: "0,6/1kV" geeft aan dat de kabel is ontworpen om effectief te werken bij een spanningsbereik tussen 0,6 kilovolts (kV) en 1 kilovolts (kV).Deze spanningscategorie wordt meestal gebruikt voor lage spanningstoepassingen.
Lage spanning: De kabel is ontworpen voor lage spanning toepassingen, meestal gebruikt in residentiële, commerciële en industriële omgevingen.
Koper/Aluminium geleider: Deze stroomkabel kan een koper- of aluminiumgeleider hebben.Aluminium wordt ook in sommige toepassingen gebruikt vanwege zijn lagere kosten en lichter gewicht.
PVC geïsoleerd: de geleider is geïsoleerd met PVC (polyvinylchloride).
SWA gepantserd: de kabel is gepantserd met SWA (Steel Wire Armour).het geschikt maken voor toepassingen waarbij risico's van beschadiging of druk van omringende materialen kunnen bestaan.
Elektriciteitskabel: Deze kabel is speciaal ontworpen voor toepassingen op het gebied van elektriciteitsoverdracht en -distributie, waarbij het elektrische stroom van de bron naar de beoogde bestemming brengt.
Over het algemeen is de kabel die u beschreef een laagspanningsstroomkabel met een koperen of aluminium geleider, PVC-isolatie en SWA pantsering.zoals gebouwen, infrastructuurprojecten en industriële toepassingen, waar bescherming tegen mechanische spanningen en omgevingsfactoren vereist is.
