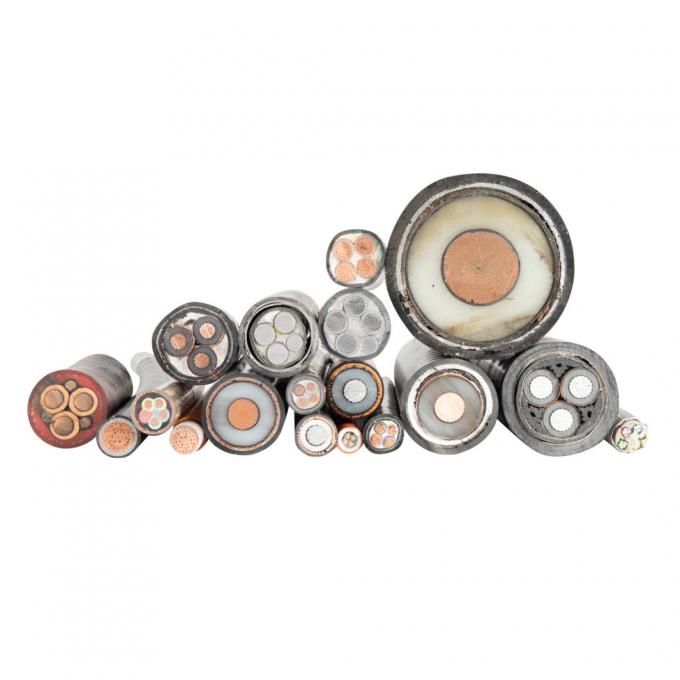

IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV Koper XLPE Geïsoleerd SWA STA Gepantserde buitenkrachtkabel
1Productstandaard
Dit product is vervaardigd volgens GB/T12706.2, gelijk aan IEC60502.2Of BS 6722, DIN, ICEA standaard op verzoek van de klant.
2Toepassing
Het product is geschikt voor gebruik in elektriciteitstransmissie- en distributielijnen met een nominale spanning van 3,6 / 6kv~26/35kv.
3Bedrijfskenmerken
- Nomenclatuurspanning U0/U: 3.6/6kv~26/35kv.
- Maximaal toelaatbare werktemperatuur van de geleider:90oC.
- maximale kortsluitingstemperatuur van de geleider mag niet hoger zijn dan 250 °C (5 s maximale duur)
- De omgevingstemperatuur bij installatie mag niet lager zijn dan 0oC.
- De buigradius van een enkelkernkabel mag niet minder zijn dan 20 maal de kabeldiameter.
De buigradius van een meerkernkabel mag niet minder zijn dan 15 maal de kabeldiameter.
4Tabel van de spanning, kernen en doorsnede
| Artikel 1 |
Categorie A,B. |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categorie A,B. |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Eenvoudige kern |
mm2 |
25 tot en met 1200 |
25 tot en met 1200 |
35 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
| Drie kernen |
mm2 |
25 tot 400 |
25 tot 400 |
35 tot 400 |
50 tot 400 |
50 tot 400 |
50 tot 400 |
De kabel met een nominale spanning van categorie A wordt gebruikt in situaties waarin de duur van de aardingsfout niet langer dan 1 minuut vereist is.de aardingsfout is normaal gesproken niet langer dan 1 uurDe maximale duur van het systeem mag niet meer dan 8 uur bedragen, de totale duur van de jaarlijkse grondfouten mag niet meer dan 125 uur bedragen, categorie C omvat alle systemen van categorie A en B.
5Type en naam
| Type |
Aanwijzing |
Toepassingen |
| YJV |
Koperen geleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
Voor het leggen van binnenshuis,in een tunnel of in een kabelgracht,niet bestand tegen externe mechanische krachten.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV |
Aluminiumgeleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
| JJY |
Koperen geleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| J.J.L.Y. |
Aluminiumgeleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| YJV22 |
Koperen geleider,XLPE-geïsoleerd,staalband,pvc-omhulde stroomkabel |
Voor het leggen van binnenshuis,in tunnels in kabelgraven of rechtstreeks in de grond,dat mechanische krachten van buitenaf kan verdragen.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV22 |
Aluminiumgeleider,XLPE-geïsoleerd,staalband,PVC bedekte stroomkabel |
| YJV23 |
Koperen geleider,XLPE-geïsoleerd,staalband voorzien van een pantser, PE-omhulde stroomkabel |
| YJLV23 |
Aluminiumgeleider,XLPE-geïsoleerd,staalbandverzorging, PE-geïsoleerde stroomkabel |
| YJV32 |
Koperen geleider,XLPE-geïsoleerd, staaldraad,PVC bedekte stroomkabel |
Voor het leggen in een binnenshuis, in een tunnelkabelgracht, in een put of rechtstreeks in de grond, met uitwendige mechanische krachten en een bepaalde trekkracht. |
| YJLV32 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd,PVC-omhulde stroomkabel |
| YJV33 |
Koperen geleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
| YJLV33 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
SWA Gepantserde 3-kernkabel met XLPE-isolatie.Kabeldata
CU/XLPE/PVC/SWA/PVC
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
B.de dikte van de rand (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Compacte ronde
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Compacte ronde
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Compacte ronde
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Compacte ronde
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Compacte ronde
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Compacte ronde
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Compacte ronde
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Compacte ronde
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Compacte ronde
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Compacte ronde
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Compacte ronde
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Gorderde 3-kernkabel met XLPE-isolatie. 6/10(12)kV 6.35/11(12)kV kabel datum
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
Dikte van het beddengoed (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compacte ronde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compacte ronde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compacte ronde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compacte ronde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compacte ronde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compacte ronde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compacte ronde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compacte ronde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compacte ronde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compacte ronde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compacte ronde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Gepantserde 3-kernkabel met XLPE-isolatie.
Kabeldata
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
Dikte van het beddengoed (mm)
|
Diameter van de harnas (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
35
|
Compacte ronde
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Compacte ronde
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Compacte ronde
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Compacte ronde
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Compacte ronde
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Compacte ronde
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Compacte ronde
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Compacte ronde
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Compacte ronde
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Compacte ronde
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Compacte ronde
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Gorderde 3-kernkabel met XLPE-isolatie.18/30(36)kV 19/33(36)kV Kabel Datum
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
Dikte van het beddengoed (mm)
|
Diameter van de harnas (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
50
|
Compacte ronde
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Compacte ronde
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Compacte ronde
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Compacte ronde
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Compacte ronde
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Compacte ronde
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Compacte ronde
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Compacte ronde
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Compacte ronde
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Compacte ronde
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------Onze functie --------
- Geïmporteerde apparatuur met ervaren technisch team

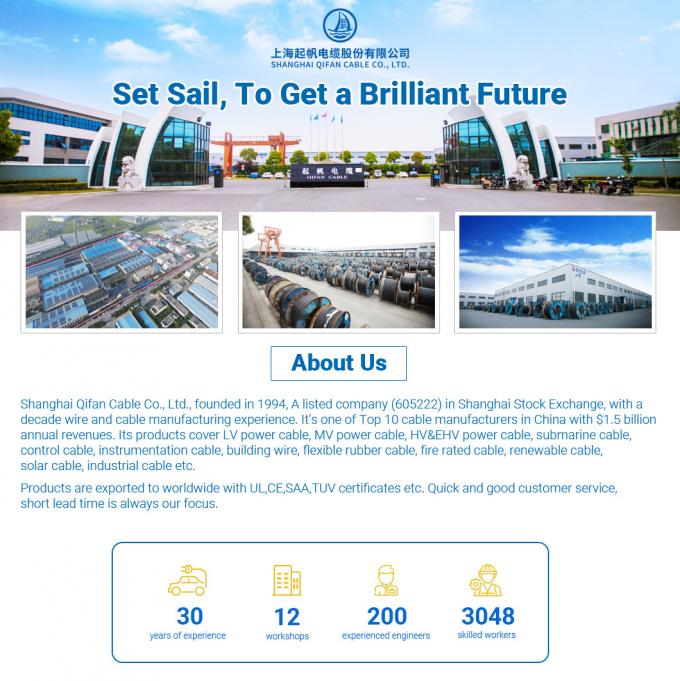

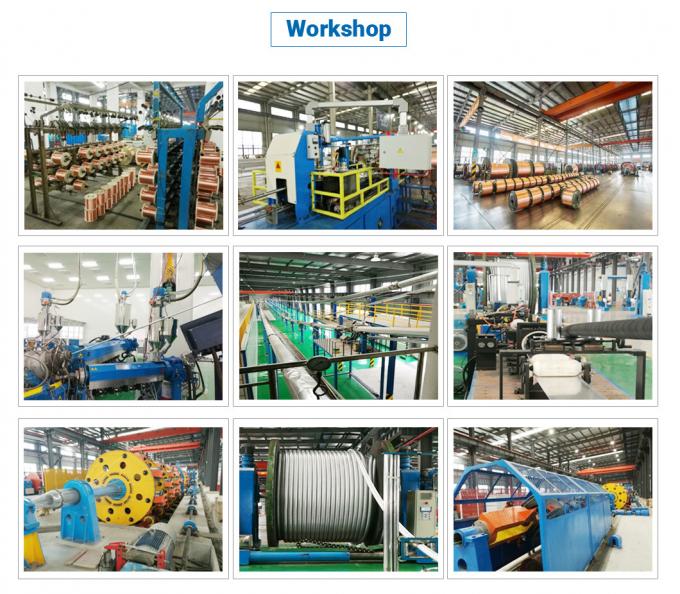

Het bedrijf heeft drie fabrieken en 3048 werknemers, waarvan 206 ingenieurs.Troster Duitsland en Maillefer Finland 500kV VCV-lijnen, strooier van Pourtier Frankrijk, SKET Duitsland, Caballe Spanje, 220KV en 35KV productielijn plus SIKORA X - RAY 8000 on-line excentriciteitsmetingseenheid uit Duitsland
- Compleet certificatiesysteem
Qifan Cable heeft ISO 9001, ISO 14001, OHSAS 18001 gehaald. De fabriek heeft TUV, VDE, UL, CE, SAA, BS enz.
- Perfecte productiesysteem

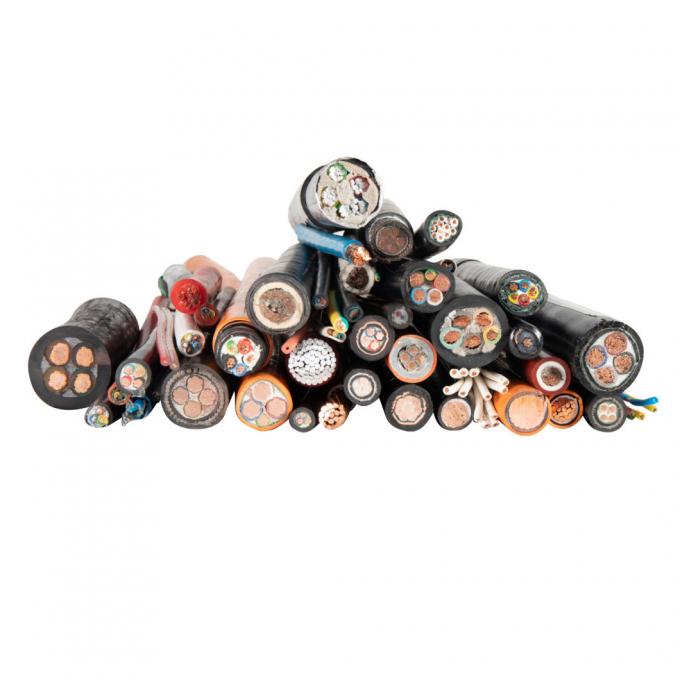

De producten van Qifan Cable omvatten LV-stroomkabel, MV-stroomkabel, HV&EHV-stroomkabel, ABC-kabel, ACSR/AAC/AAAC/ACAR/OPGW, onderzeese kabel, besturingskabel, instrumentenkabel, bouwdraad,flexibele rubberkabel, brandvrije kabels, hernieuwbare kabels, zonne-energie-kabels, industriële kabels, LAN-kabels, coaxkabel enz.
- Volmaakt verkoopsysteem
Qifan Cable kan de OEM/ODM-service aanbieden, meerdere producten, geschoold exportverkoopteam van ingenieurs, redelijke prijs, betrouwbare kwaliteit, vriendelijke service.
IEC 60502: Dit is een internationale norm die betrekking heeft op stroomkabels met een nominale spanning tot 30 kV.
BS 7835: Dit is een Britse norm die vereisten vaststelt voor mediumspanningskabels die worden gebruikt in elektriciteitsvoorzieningssystemen.
BS 6622: Een andere Britse norm, BS 6622, richt zich specifiek op middelspanningsstroomkabels voor gebruik in distributienetwerken.
VDE: Verwijst naar de Duitse vereniging voor elektrische, elektronische en informatietechnologieën.
Kabeltypen:
N2xsey: Dit is een soort stroomkabel die voldoet aan de Europese standaard HD 620. Het heeft koperen geleiders, XLPE (cross-linked polyethyleen) isolatie en een PVC-slijm.Het is geschikt voor energieverdeling in het buitenleven..
N2xsy: Net als N2xsey is N2xsy een ander type stroomkabel dat voldoet aan de Europese standaard HD 620.Het is ontworpen voor buitengebruik..
Yjv32: Yjv32 is een elektriciteitskabel die vaak in China wordt gebruikt. Het heeft koperen geleiders, XLPE-isolatie en is gepantserd met stalen tape. Het kan worden gebruikt voor buitenenergieoverdracht.
Spanningscategorieën:
De door u genoemde kabel is verkrijgbaar in verschillende spanningsniveaus, waaronder 11kV, 20kV en 33kV. Deze niveaus geven de maximale spanning aan waarbij de kabel veilig kan werken
