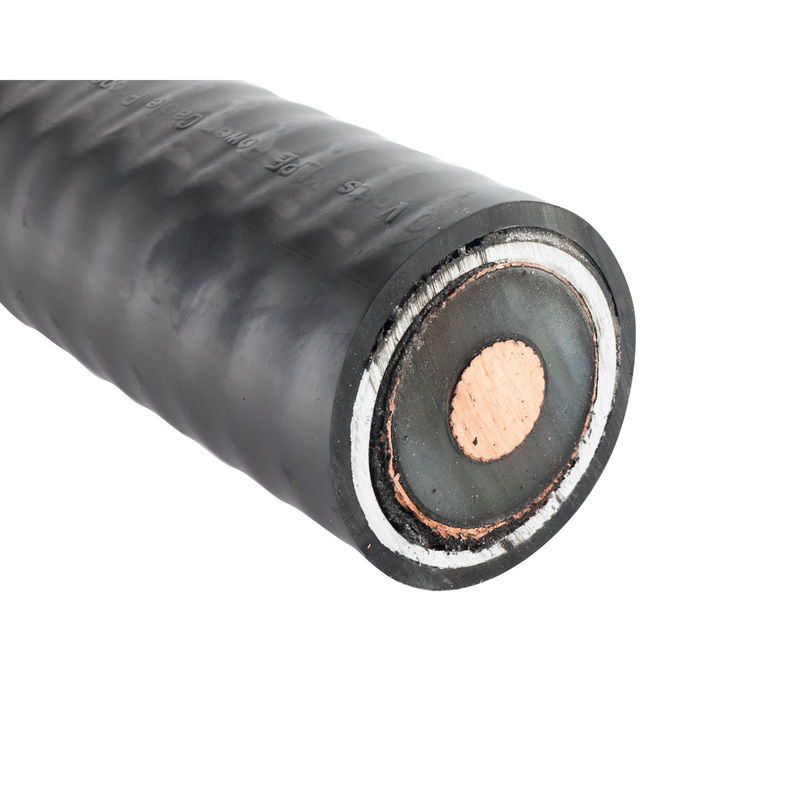

CU/XLPE/CAS/PVC 66KV XLPE geïsoleerde ondergrondse stroomkabel
De spanningsgraad is tot 220kv, de doorsnede kan tot 2500 m2 bedragen (koper of aluminium geleider).De hoogste temperatuur van de geleider mag niet hoger zijn dan 250 graden..
2- Een korte constructie:
Eenvoudige kern
met een vermogen van niet meer dan 50 W
XLPE-isolatie
met een breedte van niet meer dan 50 mm
PVC- of PE-mantel
3Voor de ondergrondse plaatsing met grote hoogteverschillen, moet het bestand zijn tegen externe mechanische krachten en matige trekkrachten.
4Vervaardigingskenmerken
Conductor
De geleider moet van ronde, compacte koperen of aluminium draden bestaan.De oppervlakte van de geleider moet schoon zijn en vrij zijn van vreemde deeltjes die de isolatie kunnen verontreinigen of hoge elektrische druk kunnen veroorzaken.veldspanning in het geleiderscherm.
Geleider-scherm, isolatie- en isolatie-scherm
Het extruderen van de geleiderscherm, van de isolatie en van de isolatiescherm geschiedt door eenmalige, drievoudigeExtrusie-methode: geleiderscherm, XLPE-hoofdisolatie en isolatiescherm worden geproduceerddoor middel van drievoudige extrusie en droogharding.
Het scherm van de geleider bestaat uit halfgeleidende banden die op de geleider worden aangebracht en eeneen continu laag van geëxtrudeerde halfgeleider XLPE-verbinding die het gehele oppervlak van dede geleider en stevig aan het binnenste oppervlak van de isolatie gebonden.
De isolatie is XLPE en wordt met behulp van extrusie aangebracht en met elkaar verbonden tot een compacteHet isolatiemateriaal moet worden gevormd met een laag van het materiaal die is gevormd met een laag van het materiaal die is gevormd met een laag van het materiaal die is gevormd met een laag van het materiaal die is gevormd met een laag van hetvan Super Clean polyethyleenmengsel geschikt voor kruisverbinding (XLPE).
Isolatie-scherm bestaat uit een laag van geëxtrudeerde niet-afneembare, halfgeleidende thermosettingGezamenlijk.
Na drievoudige extrusie worden de geïsoleerde kernen ontgassen om het bijproduct in de kernen te verwijderen.het kruisverbindingsproces.
Bedden
Halvormige waterdichte banden (opblaasbare banden) worden over het isolatie-scherm aangebracht opHet is niet mogelijk om water langs de lengte van het isolatie-scherm en de metalen omhulsel binnen te dringen.opblaasbare tape moet de gehele oppervlakte van het isolatie-scherm bedekken.
metalen omhulsel
Groevelijst Aluminium omhulsel wordt over de halfgeleidende waterblokkerende tape aangebracht omde vereiste radicalen waterdichtheid aan te passen en de isolatie kern te beschermen.
Buitenmantel
De buitenmantel moet van een geextrudeerde laag zwart PVC bestaan.moet zeer chemisch bestand zijn en de mechanische kracht tijdens de vervaardiging, het vervoer,installatie en exploitatie.
Buitenste geleidende laag
Voor de gelijkstroomspanningstest wordt een grafietcoating over de bovenkleding aangebracht.
1De producten voldoen voornamelijk aan de IEC 60840-norm, kunnen ook worden geproduceerd volgens OEM-vereisten en andere normen, zoals BS-norm, DIN-norm, ASTM-norm, enz.
Kwaliteitsborging Effectieve kwaliteitsborgingsprocedures zijn essentieel om QIFAN Kabels te verzekeren van de consistentie, betrouwbaarheid en prestaties op lange termijn van alle producten.QIFAN CABLE heeft altijd het belang van kwaliteitsborging erkend en deze toewijding wordt weerspiegeld in de accreditatie van het bedrijfBij QIFAN is kwaliteitsborging een integraal onderdeel van het productie- en leveringsproces en wordt deze in alle fasen gehandhaafd, van het invoeren van bestellingen en de productie tot het testen, verpakken en verzenden.Alle procedures voor kwaliteitsborging, en de systemen worden regelmatig gecontroleerd op internationale normen.
XLPE (cross-linked polyethyleen) geïsoleerde kabel verwijst naar een elektrische kabel die geleiders heeft die zijn geïsoleerd met XLPE-materiaal.XLPE is een thermovast polymeer dat bekend staat om zijn uitstekende elektrische eigenschappen, waardoor het een populaire keuze is voor verschillende toepassingen in de elektriciteitstransmissie- en distributiesector.
Isolatie materiaal: XLPE is een polyethyleen dat chemisch gekruist is.het robuuster en duurzamer maken in vergelijking met niet-verwant materiaal.
Elektrische prestaties: XLPE-isolatie biedt een hoge dielectrische sterkte, lage dielectrische verliezen en een uitstekende isolatieweerstand.Dit zorgt voor een efficiënte stroomoverdracht met minimale energieverliezen.
Thermische eigenschappen: XLPE-isolatie kan bestand zijn tegen hogere bedrijfstemperaturen dan traditionele PVC-isolatie.Dit maakt XLPE-kabels geschikt voor toepassingen die hogere temperatuurindicatoren vereisen.
Omgevingsresistentie: XLPE-isolatie biedt een goede weerstand tegen vocht, chemicaliën en omgevingsstress, zoals UV-straling.Dit maakt XLPE-kabels geschikt voor binnen- en buiteninstallaties.
Opties met weinig rook en geen halogeen: XLPE-kabels zijn verkrijgbaar in varianten met weinig rook en geen halogeen.,verbetering van de veiligheid in kritieke toepassingen.
Een breed toepassingsgebied: XLPE-geïsoleerde kabels worden veel gebruikt in elektriciteitsdistributienetwerken, industriële installaties, commerciële gebouwen, ondergrondse en luchtinstallaties,projecten voor hernieuwbare energiebronnenDeze zijn geschikt voor zowel lage- als hoge-spanningstoepassingen.
Internationale normen: XLPE-geïsoleerde kabels worden vervaardigd volgens verschillende internationale normen, zoals IEC (International Electrotechnical Commission),ASTM (American Society for Testing and Materials)De naleving van deze normen zorgt voor de kwaliteit en prestaties van de kabels.
