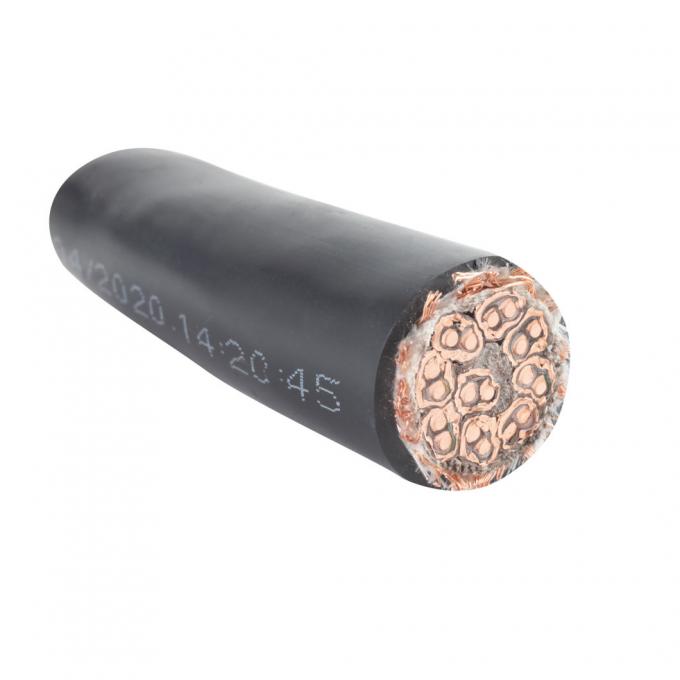

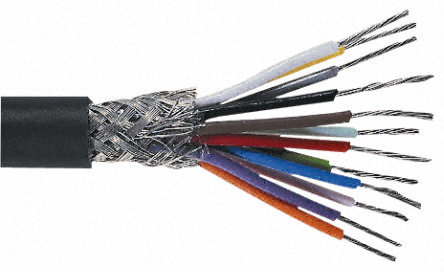

SWA XLPE Geïsoleerde beveiligde gepantserde instrumentkabel Besturingskabel

1.Standaarden:
Vervaardiging volgens BS 5308,BS EN 50288-7,IEC 60502-1


2Kabelstructuur:Sstructuur:
2.1 Nominale spanning: 300/500V, 600/1000V
2.2 Leider: koperdraad/gestoffeerd koperdraad, klasse 1, klasse 2, klasse 5
2.3 Isolatie: PVC/PE/XLPE
2.4 Kabels: twee of drie kernen met strengen (paar of drievoudig)
2.5 Individueel schild (indien vereist): Al-plastiek tape met afvoerdraad
2.6 Algemeen afscherming: Al-plastiek tape met afvoerdraad
2.7 Inwendige omhulsel (van toepassing indien er een pantserlaag is): PVC/PE
2.8 Beschermingslaag: gegalvaniseerde stalen draad / stalen band
2.9 Buitenmantel: PVC/PE/LSHF
2.10 Andere kenmerken: oliebestendig, vlamvertragend, anti-corrosief, UV, enz.


3Toepassing:
Deze kabels zijn ontworpen om elektrische instrumentcircuits te verbinden en communicatiediensten te verlenen in en rond procesinstallaties (bijv. petrochemische industrie enz.).Geschikt voor rechtstreekse begrafenistoepassingen.

4.Fysische en thermische eigenschappen
Leider: gegalvaniseerd koperen vaste stof van klasse 1 of gewone koperen strengen van klasse 2 of flexibele zachte strengen van klasse 5
Standaardspanning: 300 V/300 V
Testspanning:1200V
Temperatuurbereik Tijdens de werking (vaste toestand): -30°C - +90°C
Temperatuurbereik tijdens de installatie (mobiel): -5°C - +50°C
Minimale buigradius: 10 x totale diameter

5Elektrische gegevens:

6.Kabelparameter:
