0.6/1 KV CU/PVC/PVC enkelkern PVC-geïnduseerde kabels

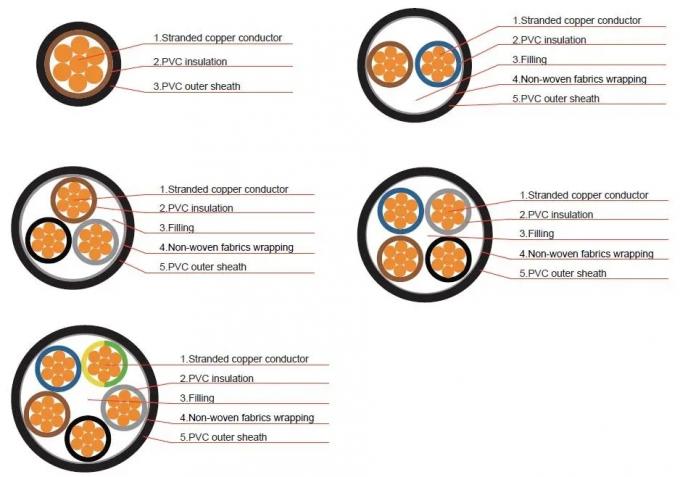

Bouw
Type nr. nominale dwarsdoorsnede
| Type |
Nummer van de kern |
Nominale doorsnede |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
De oppervlakte van de doorsnede van de neutrale geleider
In 3+1cores en 3+2cores moet voldoen aan de specificatie van de volgende tabel:
| Nominale doorsnede |
Hoofdkern |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Neutrale kern |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Nominale doorsnede |
Hoofdkern |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Neutrale kern |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Kenmerkend
D.C. De weerstand van de afgewerkte kabel bij 20oC per km mag niet hoger zijn dan:
| Nominale doorsnede mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu-kern |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al kern |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Nominale doorsnede mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu-kern |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al kern |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Nominale doorsnede mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu-kern |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al kern |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Spanningsonderzoek:
Elke trommel van de afgewerkte kabel moet gedurende 5 minuten bestand zijn tegen de spanning van 3,5 kV, de isolatie is niet kapot.
Inrichting van de installatie:
De kabel wordt aangebracht op een vaste installatie voor een nominale spanning van 0,6/1 kV van een elektriciteitstransporteur- en -distributielijn.
Max. nominale temperatuur van de geleider. nominale werkstemperatuur 90oC
Kortsluiting: max. gedurende 5 sec.250oC
De kabel kan worden gelegd zonder druppelbeperking en de omgevingstemperatuur mag niet lager zijn dan 0oC.
Standaard
Onze XLPE-kabel kan worden vervaardigd volgens IEC 60502, IEC 60332, IEC 60754.
Sommige indexcijfers zijn hoger dan de internationale standaard.
PS: we kunnen ook produceren volgens de BS, NFC, ASTM standaard volgens het verzoek van de klant.
