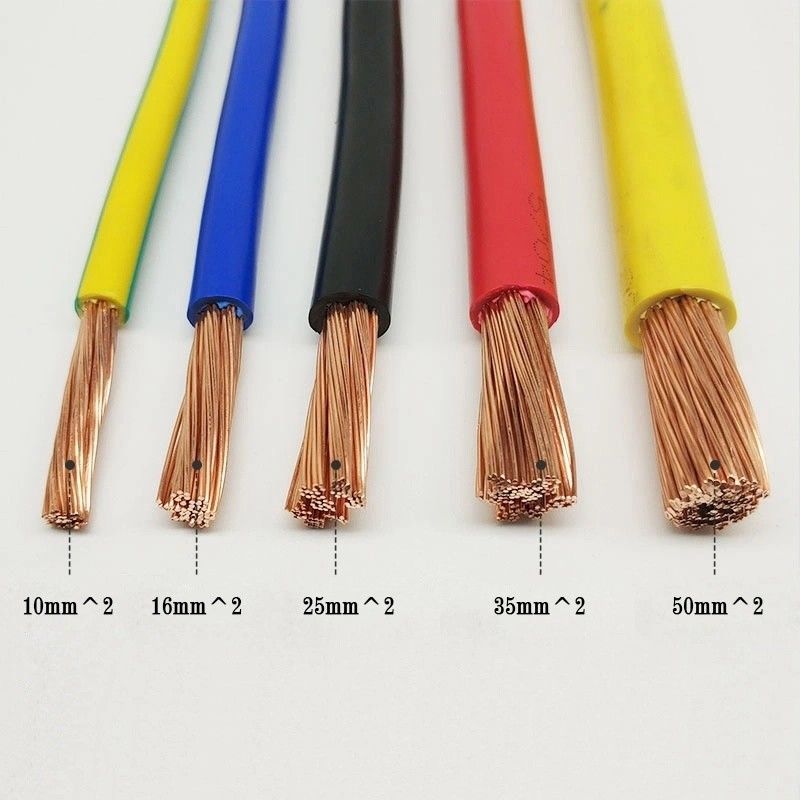

TUV-certificaat H07V-U H07V-K PVC-elektrische draad voor gebouwen
TUV-H07V-U-BEKRACHTING nr.: R 50263728
1Toepassing
Het product wordt vervaardigd volgens deTand van IEC 60227, EN 50525-2-31:2001of op verzoek van de klant.op verzoek, dieis geschikt voor de installatie van vaste bedrading of flexibele aansluiting voor elektrische apparaten met een nominale spanning tot en met 300/500V, respectievelijk 450/750V
2.Standaard:
IEC 60227, EN 50525-2-31:2001 of op verzoek van de klant.
3.Specificatie
Gegevens:
| Leider: |
Zuurstofvrij koper |
Standaardspanning: |
300V-500V, 450V-750V |
| Isolatie: |
PVC-materiaal |
Afmeting van het gedeelte: |
van 0,05 mm2 tot 400 mm2 |
| Temperatuurbeperking: |
70oC voor langdurige normale werking
V2 voor PVC bij 90 °C |
Mini-buigradius: |
4 maal de kabeldiameter |
| Installatie temperatuur: |
Boven 0oC |
Maximale temperatuur van de korte cirkel: |
160oC |
| Productiestandaarden: IEC 60227, EN 50525-2-31:2001 of op verzoek van de klant. |
| H07V-R H07V-U H05V-R H05V-U BY 227IEC01/05 gelijkwaardig aan VDE 0281 BS6004 |
Tekeningsgraad
(mm2) |
Constructie van de geleider (nr/mm) |
Isolatiedikte (mm) |
Algemene diameter Max (mm) |
Min Isolatieweerstand @ 70oC (ohm/Km) |
Gewicht (kg/km) |
| 1x0.5 |
Eén nul.80 |
0.6 |
2.4 |
0.015 |
8 |
| 1x0.75 |
7/0.97 |
0.6 |
2.8 |
0.012 |
11 |
| 1x0.75 |
Eén nul.97 |
0.6 |
2.6 |
0.012 |
11 |
| 1x1.0 |
7/0.43 |
0.6 |
3.0 |
/ |
14 |
| 1x1.0 |
Een kwart.13 |
0.6 |
2.8 |
0.011 |
14 |
| |
|
|
|
|
|
| 1x1.5 |
7/0.52 |
0.7 |
3.4 |
0.010 |
21 |
| 1x1.5 |
1x1.38 |
0.7 |
3.3 |
0.011 |
20 |
| 1x2.5 |
7/0.67 |
0.8 |
4.2 |
0.009 |
32 |
| 1x2.5 |
1x1.78 |
0.8 |
3.9 |
0.010 |
31 |
| 1x4 |
7/0.85 |
0.8 |
4.8 |
0.0077 |
45 |
| 1x4 |
Een halve.25 |
0.8 |
4.4 |
0.0085 |
45 |
| |
|
|
|
|
|
| 1x6 |
7/1.04 |
0.8 |
5.4 |
0.0065 |
65 |
| 1x6 |
Een halve.76 |
0.8 |
4.9 |
0.0070 |
65 |
| 1x10 |
7/1.35 |
1.0 |
6.8 |
0.0065 |
110 |
| 1x10 |
Een derde.57 |
1.0 |
6.4 |
0.0070 |
110 |
| 1x16 |
7/1.70 |
1.0 |
8.0 |
0.0050 |
165 |
| |
|
|
|
|
|
| 1x25 |
7/2.14 |
1.2 |
9.8 |
0.0050 |
264 |
| 1x35 |
7/2.52 |
1.2 |
11.0 |
0.0040 |
360 |
| 1x50 |
19/1.78 |
1.4 |
13.0 |
0.0045 |
490 |
| 1x70 |
19/2.14 |
1.4 |
15.0 |
0.0035 |
685 |
| 1x95 |
19/2.52 |
1.6 |
17.5 |
0.0035 |
946 |
| |
|
|
|
|
|
| 1x120 |
37/2.03 |
1.6 |
19.0 |
0.0032 |
1181 |
| 1x150 |
37/2.25 |
1.8 |
21.0 |
0.0032 |
1453 |
| 1x185 |
37/2.52 |
2.0 |
23.5 |
0.0032 |
1821 |
| |
|
|
|
|
|
| 1x240 |
61/2.24 |
2.2 |
26.5 |
0.0032 |
2383 |
| 1x300 |
61/2.50 |
2.4 |
29.5 |
0.0030 |
2983 |
| 1x400 |
61/2.85 |
2.6 |
33.5 |
0.0028 |
3800 |
4- Verpakken.
Verpakking in houten vaten, stalen houten vaten of als klant vereiste.
