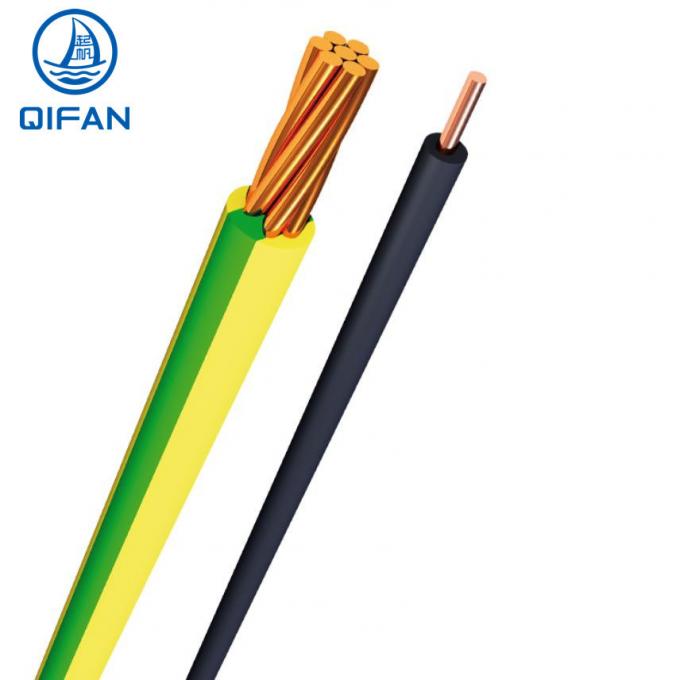

PVC-isolatie koperdraad H07V-U H07V-K H07V-R BV RV BVR NYA NYAFEarthdraad Gebouwdraad Huisdraad
Toepassing:
Voor gebruik bij de bedrading van gebouwen of elektrische instrumenten voor 450/750V of 300/500V.
Standaard
IEC 60227, BS 6004, EN 50525-2-31, GB/T 5023, AS/NZS 5000.1,UL 83
Bouw:
1- Leider: vaste koper van klasse 1 of koper met strengen van klasse 2 of koper met strengen van klasse 5
2Isolatie: polyvinylchloride (PVC) verbinding
Tekeningsgraad:
450/750V 60227 IEC 01: 1,5~400 mm2
450/750V 60227 IEC 02: 1,5~240 mm2
300/500V 60227 IEC 05: 0,5 tot 1,0 mm2
300/500V 60227 IEC 06: 0,5 tot 1,0 mm2
300/500V 60227 IEC 07: 0,5 tot 2,5 mm2
300/500V 60227 IEC 08: 0,5 tot 2,5 mm2
Temperatuur:
Normale werktemperatuur van de geleider:
60227 IEC 01: -15oC~ 70oC
60227 IEC 02: -15oC~ 70oC
60227 IEC 05: -15oC~ 70oC
60227 IEC 06: -15oC~ 70oC
60227 IEC 07: -15oC~ 90oC
60227 IEC 08: -15oC~ 90oC
Min. legtemperatuur: 0oC
Elektrische kenmerken:
Type Nominale spanning Testspanning Testtijd
60227 IEC 01 450/750V 2500V 5min
60227 IEC 02 450/750V 2500V 5min
60227 IEC 05 300/500V 2000V 5min
60227 IEC 06 300/500V 2000V 5min
60227 IEC 07 300/500V 2000V 5min
60227 IEC 08 300/500V 2000V 5min
Standaard
Leider: IEC 60228
Structuur: IEC 60227-3,EN 50525-2-31,BS 6004,UL 83,AS/NZS 5000.1
Kleur:
Op verzoek van de klant
Gegevens:
| Leider: |
Zuurstofvrij koper |
Standaardspanning: |
300V-500V, 450V-750V |
| Isolatie: |
PVC-materiaal |
Afmeting van het gedeelte: |
van 0,05 mm2 tot 400 mm2 |
| Temperatuurbeperking: |
70oC voor langdurige normale werking |
Mini-buigradius: |
4 maal de kabeldiameter |
| Installatie temperatuur: |
Boven 0oC |
Maximale temperatuur van de korte cirkel: |
160oC |
| Productiestandaarden: IEC 60227, EN 50525-2-31:2001 of op verzoek van de klant. |

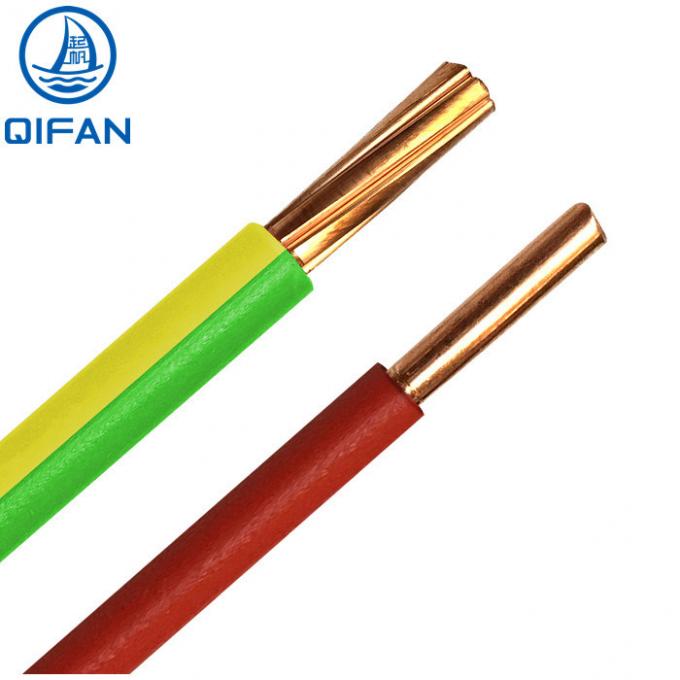

| 450/750V solide Cu/PVC isolatie (H07V-U,BV) |
| Grootte |
Cu-geleider |
PVC-isolatie |
Ongeveer. |
Ongeveer Gewicht |
| mm2 |
Str. nr. |
Dia. - Ik weet het. |
Nominale dikte |
| - Nee. |
mm |
mm |
mm |
in kg/km |
| 0.5 |
1 |
0.8 |
0.6 |
2 |
8 |
| 0.75 |
1 |
0.98 |
0.6 |
2.2 |
12 |
| 1 |
1 |
1.13 |
0.6 |
2.3 |
14 |
| 1.5 |
1 |
1.38 |
0.7 |
2.8 |
20 |
| 2.5 |
1 |
1.78 |
0.8 |
3.4 |
32 |
| 4 |
1 |
2.26 |
0.8 |
3.9 |
48 |
| 6 |
1 |
2.76 |
0.8 |
4.4 |
67 |
| 10 |
1 |
3.57 |
1 |
5.6 |
111 |
| 450/750V Stranded Cu/PVC isolatie (H07V-R,BV) |
| Grootte |
Cu-geleider |
PVC-isolatie |
Ongeveer. |
Ongeveer Gewicht |
| Str. nr. |
Dia. - Ik weet het. |
Nominale dikte |
| mm2 |
- Nee. |
mm |
mm |
mm |
in kg/km |
| 1.5 |
7 |
1.56 |
0.7 |
3 |
21 |
| 2.5 |
7 |
2.01 |
0.8 |
3.6 |
33 |
| 4 |
7 |
2.55 |
0.8 |
4.2 |
49 |
| 6 |
7 |
3.12 |
0.8 |
4.7 |
68 |
| 10 |
7 |
4.05 |
1 |
6.1 |
114 |
| 16 |
7 |
5.13 |
1 |
7.1 |
175 |

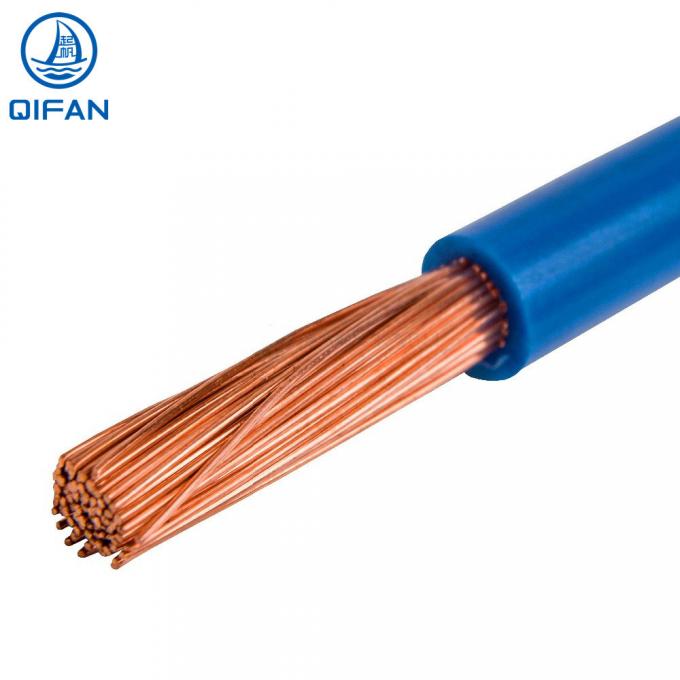

| 450/750V flexibele Cu/PVC isolatie (H07V-K,RV) |
| Nominale rubriek |
Kernstructuur |
Max.dia ((mm) |
Referentiegewicht ((kg/km) |
| (mm2) |
No./dia(mm) |
| 1.5 |
30/0.25 |
3.5 |
21.4 |
| 2.5 |
49/0.25 |
4.2 |
54.5 |
| 4 |
56/0.30 |
4.8 |
51.8 |
| 6 |
84/0.3 |
6.4 |
747.1 |
| 10 |
84/0.4 |
8 |
113.9 |
