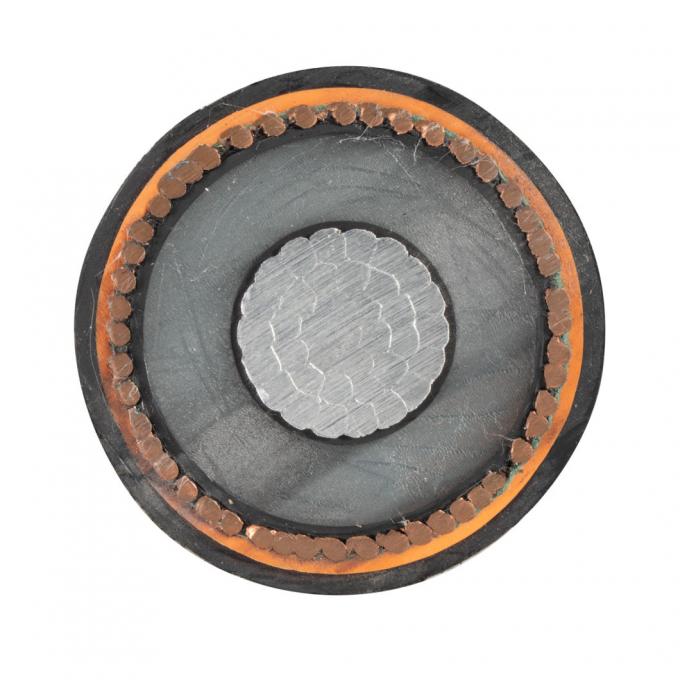

N2XSEY 11kV 22kV 33kV Medium Voltage Koper Aluminium Leider XLPE Geïsoleerde Gepantserde Stroomkabel
1Productstandaard
Dit product is vervaardigd volgens GB/T12706.2, gelijk aan IEC60502.2Of BS, DIN, ICEA standaard op verzoek van de klant.
2Toepassing
Het product is geschikt voor gebruik in elektriciteitstransmissie- en distributielijnen met een nominale spanning van 3,6 / 6kv~26/35kv.
3Bedrijfskenmerken
- Nomenclatuurspanning U0/U: 3.6/6kv~26/35kv.
- Maximaal toelaatbare werktemperatuur van de geleider:90oC.
- De maximale kortsluitingstemperatuur van de geleider mag niet hoger zijn dan 2500°C (5 s maximale duur)
- De omgevingstemperatuur bij installatie mag niet lager zijn dan 00°C.
- De buigradius van een enkelkernkabel mag niet minder zijn dan 20 maal de kabeldiameter.
De buigradius van een meerkernkabel mag niet minder zijn dan 15 maal de kabeldiameter.
4Tabel van de spanning, kernen en doorsnede
| Artikel 1 |
Categorie A,B. |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categorie A,B. |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Eenvoudige kern |
mm2 |
25 tot en met 1200 |
25 tot en met 1200 |
35 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
| Drie kernen |
mm2 |
25 tot 400 |
25 tot 400 |
35 tot 400 |
50 tot 400 |
50 tot 400 |
50 tot 400 |
De kabel met een nominale spanning van categorie A wordt gebruikt in situaties waarin de duur van de aardingsfout niet langer dan 1 minuut vereist is.de aardingsfout is normaal gesproken niet langer dan 1 uurDe maximale duur van het systeem mag niet meer dan 8 uur bedragen, de totale duur van de jaarlijkse grondfouten mag niet meer dan 125 uur bedragen, categorie C omvat alle systemen van categorie A en B.
5Type en naam
| Type |
Aanwijzing |
Toepassingen |
| YJV |
Koperen geleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
Voor het leggen van binnenshuis,in een tunnel of in een kabelgracht,niet bestand tegen externe mechanische krachten.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV |
Aluminiumgeleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
| JJY |
Koperen geleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| J.J.L.Y. |
Aluminiumgeleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| YJV22 |
Koperen geleider,XLPE-geïsoleerd,staalband,pvc-omhulde stroomkabel |
Voor het leggen van binnenshuis,in tunnels in kabelgraven of rechtstreeks in de grond,dat mechanische krachten van buitenaf kan verdragen.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV22 |
Aluminiumgeleider,XLPE-geïsoleerd,staalband,PVC bedekte stroomkabel |
| YJV23 |
Koperen geleider,XLPE-geïsoleerd,staalband voorzien van een pantser, PE-omhulde stroomkabel |
| YJLV23 |
Aluminiumgeleider,XLPE-geïsoleerd,staalbandverzorging, PE-geïsoleerde stroomkabel |
| YJV32 |
Koperen geleider,XLPE-geïsoleerd, staaldraad,PVC bedekte stroomkabel |
Voor het leggen in een binnenshuis, in een tunnelkabelgracht, in een put of rechtstreeks in de grond, met uitwendige mechanische krachten en een bepaalde trekkracht. |
| YJLV32 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd,PVC-omhulde stroomkabel |
| YJV33 |
Koperen geleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
| YJLV33 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |

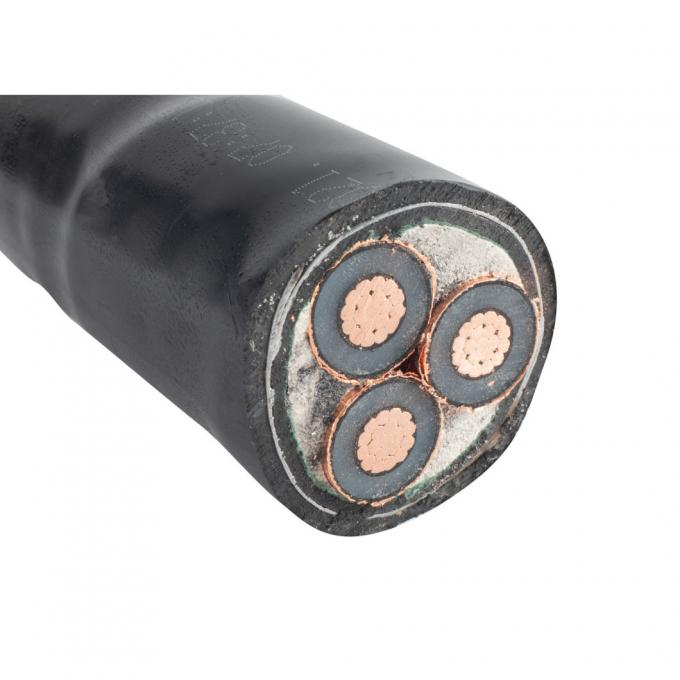

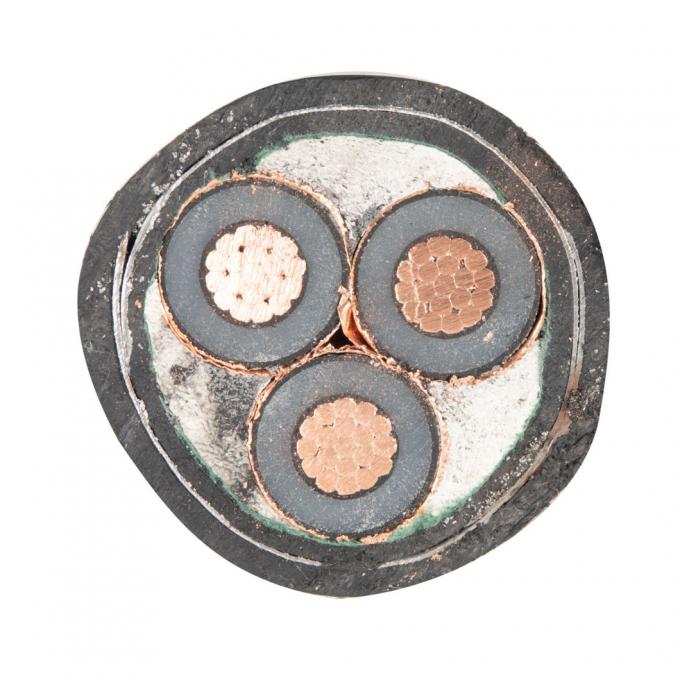

Gewapende 3-kernkabel met XLPE-isolatie.
Kabeldata
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compacte ronde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compacte ronde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compacte ronde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compacte ronde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compacte ronde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compacte ronde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compacte ronde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compacte ronde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compacte ronde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compacte ronde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compacte ronde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
------Onze functie --------
- Geïmporteerde apparatuur met ervaren technisch team
Het bedrijf heeft drie fabrieken en 3048 werknemers, waarvan 206 ingenieurs.Troster Duitsland en Maillefer Finland 500kV VCV-lijnen, strooier van Pourtier Frankrijk, SKET Duitsland, Caballe Spanje, 220KV en 35KV productielijn plus SIKORA X - RAY 8000 on-line excentriciteitsmetingseenheid uit Duitsland
- Compleet certificatiesysteem
Qifan Cable heeft ISO 9001, ISO 14001, OHSAS 18001 gehaald. De fabriek heeft TUV, VDE, UL, CE, SAA, BS enz.
- Perfecte productiesysteem
De producten van Qifan Cable omvatten LV-stroomkabel, MV-stroomkabel, HV&EHV-stroomkabel, ABC-kabel, ACSR/AAC/AAAC/ACAR/OPGW, onderzeese kabel, besturingskabel, instrumentenkabel, bouwdraad,flexibele rubberkabel, brandvrije kabels, hernieuwbare kabels, zonne-energie-kabels, industriële kabels, LAN-kabels, coaxkabel enz.
- Volmaakt verkoopsysteem
Qifan Cable kan de OEM/ODM-service aanbieden, meerdere producten, geschoold exportverkoopteam van ingenieurs, redelijke prijs, betrouwbare kwaliteit, vriendelijke service.
Kabeltypen:
N2xsery: Dit is een type stroomkabel dat voldoet aan de Europese standaard HD 620. Het heeft koperen geleiders, XLPE (cross-linked polyethyleen) isolatie en een pantserlaag.De "e" in N2xsery geeft aan dat het beter bestand is tegen brand..
N2xsey: Net als N2xsery is N2xsey een ander type stroomkabel dat voldoet aan de Europese standaard HD 620.het heeft niet de verbeterde brandverspreidingsbestendigheid van N2xsery.
Spanningscategorieën:
De kabel is verkrijgbaar in verschillende spanningsniveaus, waaronder 11kV, 22kV en 33kV. Deze niveaus geven de maximale spanning aan waarbij de kabel veilig kan werken.
XLPE (cross-linked polyethyleen) geïsoleerde kabel verwijst naar een elektrische kabel die geleiders heeft die zijn geïsoleerd met XLPE-materiaal.XLPE is een thermovast polymeer dat bekend staat om zijn uitstekende elektrische eigenschappen, waardoor het een populaire keuze is voor verschillende toepassingen in de elektriciteitstransmissie- en distributiesector.
Isolatie materiaal: XLPE is een polyethyleen dat chemisch gekruist is.het robuuster en duurzamer maken in vergelijking met niet-verwant materiaal.
Elektrische prestaties: XLPE-isolatie biedt een hoge dielectrische sterkte, lage dielectrische verliezen en een uitstekende isolatieweerstand.Dit zorgt voor een efficiënte stroomoverdracht met minimale energieverliezen.
Thermische eigenschappen: XLPE-isolatie kan bestand zijn tegen hogere bedrijfstemperaturen dan traditionele PVC-isolatie.Dit maakt XLPE-kabels geschikt voor toepassingen die hogere temperatuurindicatoren vereisen.
Omgevingsresistentie: XLPE-isolatie biedt een goede weerstand tegen vocht, chemicaliën en omgevingsstress, zoals UV-straling.Dit maakt XLPE-kabels geschikt voor binnen- en buiteninstallaties.
