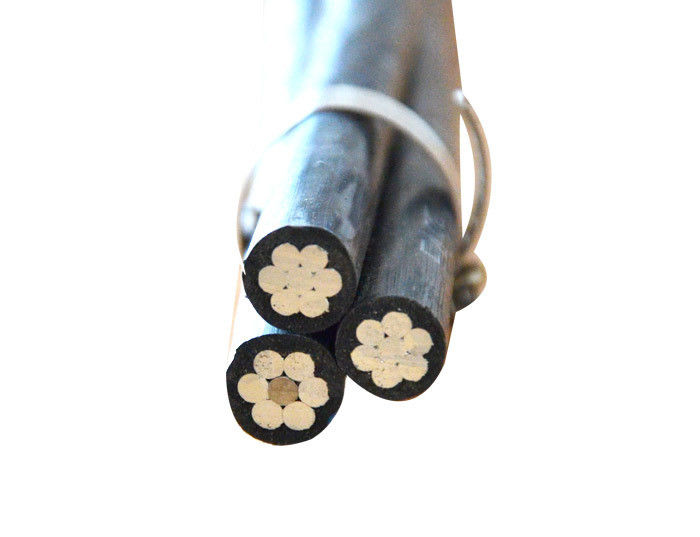

ABC-kabel Triplex ABC-kernkabel XLPE/PE-isolatie-overhoofdaluminiumkabel

Inleiding

ABC-kabel gebruikt voor lage spanning (1500V) luchtleiding, faselijn is aluminium geleider, PE of XLPE geïsoleerd, het aantal faselijnen zal twee of drie of vier zijn,Neutrale lijn is aluminium geleider., kan het een blote geleider zijn of met PE- of XLPE-isolatie

Specificaties

Standaard: Nationale standaard IEC en ASTM

Nominale spanning: 0,6/1KV, 11KV, 33KV


Bouw
Fasegeleider: aluminiumstreng ((AAC))

Neutrale geleider: aluminiumstreng ((AAC), aluminiumlegeringstreng ((AAAC), aluminiumgeleider met versterkt staal ((ACSR)

Isolatie: XLPE of PE

Toepassing: De kabels zijn ontworpen voor luchtstroomleidingen en kameringangstralen met een spanning tot en met 0,6/1KV.

Gebruikt voor overhead service toepassingen zoals straatverlichting, buitenverlichting en tijdelijke dienstverlening voor de bouw, waardoor de veiligheid en betrouwbaarheid van elektrificeerde draadnetten worden verbeterd.

1 Type

Duplex Service Drop, Triplex Service Drop, Viervoudige Service Drop

een duplex service drop

Toepassingen:Voor het leveren van 120 volt luchtverlichting voor tijdelijke dienstverlening op bouwplaatsen, buitenverlichting of straatverlichting. Voor dienstverlening bij 600 volt of lager bij een geleidertemperatuur van maximaal 75.

   b Triplex Service Drop

Toepassingen:Om stroom te leveren van de elektriciteitsleidingen naar de consument.Voor gebruik bij 600 volt of minder ((fase tot fase)) bij een geleidertemperatuur van maximaal 75 voor PE-isolatie of maximaal 90 voor XLPE-isolatie .

c Quadruplex Service Drop

Toepassingen:Gebruikt voor het leveren van 3-fasen stroom, meestal van een op een paal gemonteerde transformator naar de servicekop van het gebruik, waar verbinding wordt gemaakt met de servicekabel.Voor gebruik bij spanningen van 600 volt of minder van fase tot fase en bij een geleidertemperatuur van niet meer dan 75 voor PE-geïsoleerde geleiders of 90 voor XLPE-geïsoleerde geleiders.

2 Bouw

een fasegeleiderconstructie:De fasegeleider is aluminiumlegering 1350-H19, hard getrokken, gecomprimeerd, concentrisch gelegd.

b Neutrale geleiderconstructie
Kabelsamenstellingen zijn verkrijgbaar met de volgende neutrale geleiders:

Aluminiumgeleiders, gecoate staalversterkt (ACSR), concentrisch gelegd

Aluminiumlegering 1350-H19, hard getrokken, concentrisch gelegd

Aluminiumlegering 6201-T81, concentrisch gelegd

c isolatiemateriaal
De standaardisolatie van de fasegeleider is zwart laagdicht gekruist polyethyleen (XLPE)

Als alternatief is op aanvraag een zwarte lineaire laagdichte polyethyleen (LDPE) isolatie met een temperatuur van 75 °C beschikbaar.
