0.6/1kV lage spanning overhead ABC-kabel
Inleiding

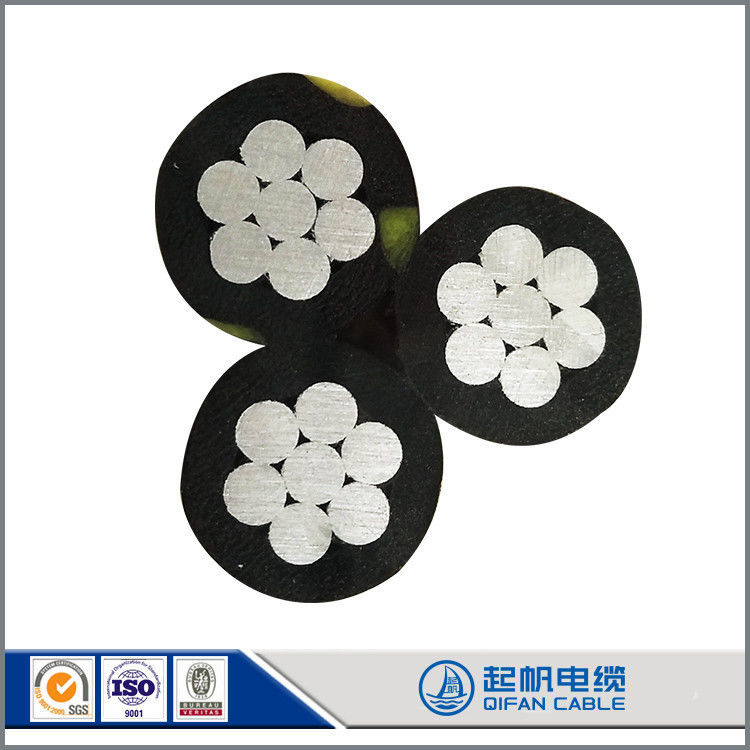

ABC-kabel gebruikt voor lage spanning (1500V) luchtleiding, faselijn is aluminium geleider, PE of XLPE geïsoleerd, het aantal faselijnen zal twee of drie of vier zijn,Neutrale lijn is aluminium geleider., kan het een blote geleider zijn of met PE- of XLPE-isolatie
Specificaties
Standaard: Nationale standaard IEC en ASTM
Nominale spanning: 0,6/1KV, 11KV, 33KV
Bouw
Fasegeleider: aluminiumstreng ((AAC))
Neutrale geleider: aluminiumstreng ((AAC), aluminiumlegeringstreng ((AAAC), aluminiumgeleider met versterkt staal ((ACSR)
Isolatie: XLPE of PE
Toepassing: De kabels zijn ontworpen voor luchtstroomleidingen en kameringangstralen met een spanning tot en met 0,6/1KV.
Gebruikt voor overhead service toepassingen zoals straatverlichting, buitenverlichting en tijdelijke dienstverlening voor de bouw, waardoor de veiligheid en betrouwbaarheid van elektrificeerde draadnetten worden verbeterd.
1 Type
Duplex Service Drop, Triplex Service Drop, Viervoudige Service Drop
een duplex service drop
Toepassingen:Voor het leveren van 120 volt luchtverlichting voor tijdelijke dienstverlening op bouwplaatsen, buitenverlichting of straatverlichting. Voor dienstverlening bij 600 volt of lager bij een geleidertemperatuur van maximaal 75.
b Triplex Service Drop
Toepassingen:Om stroom te leveren van de elektriciteitsleidingen naar de consument.Voor gebruik bij 600 volt of minder ((fase tot fase)) bij een geleidertemperatuur van maximaal 75 voor PE-isolatie of maximaal 90 voor XLPE-isolatie .
c Quadruplex Service Drop
Toepassingen:Gebruikt voor het leveren van 3-fasen stroom, meestal van een op een paal gemonteerde transformator naar de servicekop van het gebruik, waar verbinding wordt gemaakt met de servicekabel.Voor gebruik bij spanningen van 600 volt of minder van fase tot fase en bij een geleidertemperatuur van niet meer dan 75 voor PE-geïsoleerde geleiders of 90 voor XLPE-geïsoleerde geleiders.
2 Bouw
een fasegeleiderconstructie:De fasegeleider is aluminiumlegering 1350-H19, hard getrokken, gecomprimeerd, concentrisch gelegd.
b Neutrale geleiderconstructie
Kabelsamenstellingen zijn verkrijgbaar met de volgende neutrale geleiders:
Aluminiumgeleiders, gecoate staalversterkt (ACSR), concentrisch gelegd
Aluminiumlegering 1350-H19, hard getrokken, concentrisch gelegd
Aluminiumlegering 6201-T81, concentrisch gelegd
c isolatiemateriaal
De standaardisolatie van de fasegeleider is zwart laagdicht gekruist polyethyleen (XLPE)
Als alternatief is op aanvraag een zwarte lineaire laagdichte polyethyleen (LDPE) isolatie met een temperatuur van 75 °C beschikbaar.
| Fasegeleider |
| Nominale doorsnede |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Aantal kernen |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| wortels/diameter van de fasegeleider |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Bij benadering de diameter van de samengeperste geleider |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Nominale dikte van de isolatie |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter van de fasekern |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Maximaal DC-weerstand bij 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Ongeveer gewicht van de fasekern |
Kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Boodschapper geleider |
| Nominale doorsnede |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Aantal kernen |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| wortels/diameter van de fasegeleider |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Bij benadering de diameter van de boodschapperkern |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Maximaal DC-weerstand bij 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Ongeveergewicht van de boodschapperkern |
Kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Breekbelasting |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Volledige kabel |
| Approximatiewijdte |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Ongeveer gewicht |
Kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Verpakkingslengte |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------Onze functie --------
- Geïmporteerde apparatuur met ervaren technisch team
Het bedrijf heeft drie fabrieken en 3048 werknemers, waarvan 206 ingenieurs.Troster Duitsland en Maillefer Finland 500kV VCV-lijnen, strooier van Pourtier Frankrijk, SKET Duitsland, Caballe Spanje, 220KV en 35KV productielijn plus SIKORA X - RAY 8000 on-line excentriciteitsmetingseenheid uit Duitsland
- Compleet certificatiesysteem
Qifan Cable heeft ISO 9001, ISO 14001, OHSAS 18001 gehaald. De fabriek heeft TUV, VDE, UL, CE, SAA, BS enz.
- Perfecte productiesysteem
De producten van Qifan Cable omvatten LV-stroomkabel, MV-stroomkabel, HV&EHV-stroomkabel, ABC-kabel, ACSR/AAC/AAAC/ACAR/OPGW, onderzeese kabel, besturingskabel, instrumentenkabel, bouwdraad,flexibele rubberkabel, brandvrije kabels, hernieuwbare kabels, zonne-energie-kabels, industriële kabels, LAN-kabels, coaxkabel enz.
- Volmaakt verkoopsysteem
Qifan Cable kan de OEM/ODM-service aanbieden, meerdere producten, geschoold exportverkoopteam van ingenieurs, redelijke prijs, betrouwbare kwaliteit, vriendelijke service.
Hoofdproducten: elektriciteitskabels van 220 kW en lager, rubberen omhulde kabels, fotovoltaïsche draden, speciale fotovoltaïsche kabels, besturingskabels, computerkabels, staalkern-aluminium-strengdraad,voorvertakkingskabels, milieuvriendelijke, halogeenvrije, laagspanningskabels, koolmijnkabels, fluorosiliciumisolatie, hoge temperatuurbestendige kabels, schildkabels, kabels voor scheepselektrische apparatuur,met een vermogen van niet meer dan 10 W, hoogsterke trekkabels, kabels voor fotovoltaïsche systemen, kabels voor spoorvervoersvoertuigen met een nominale spanning van 3kv en lager, kabelnetwerken, inverterkabels,Radiofrequentiekabels , kerncentralekabels, kabels voor havenmachines, mineraalgeïsoleerde kabels, onderzeese kabels en meer dan 100 soorten
Veelgestelde vragen
Q1: Wanneer kan ik de prijs krijgen?
We geven meestal een offerte binnen 12 uur nadat we uw vraag hebben ontvangen. Als u zeer dringend de prijs wilt krijgen, kunt u ons bellen of ons in uw e-mail vertellen, zodat we uw vraag prioriteit zullen geven.
Q2: Hoe kan ik een monster krijgen om uw kwaliteit te controleren?
Na prijsbevestiging kunt u vragen om monsters om onze kwaliteit te controleren. Monster is gratis, maar de vrachtkosten moeten worden betaald.
V3: Hoe lang kan ik verwachten om het monster te krijgen?
Nadat u de vrachtkosten hebt betaald en ons bevestigde bestanden hebt gestuurd, zijn de monsters over 3-7 dagen klaar voor levering.
De monsters zullen via express naar u worden gestuurd en binnen 3~5 dagen aankomen.
V4: Hoe zit het met de doorlooptijd voor massaproductie?
Eerlijk gezegd hangt het af van de hoeveelheid bestelling en het seizoen dat je de bestelling plaatst.Wij raden u aan om twee maanden voor de datum waarop u de producten in uw land wilt krijgen, met uw vraag te beginnen.
Overhead Aerial Bundled Cable (ABC-kabel) is een soort stroomdistributiekabel die is ontworpen voor overheadinstallaties.Het wordt gewoonlijk gebruikt in elektriciteitsdistributienetwerken om elektriciteit te leveren aan woningen.Hier zijn enkele belangrijke kenmerken en kenmerken van ABC Cable:
Configuratie: ABC-kabel bestaat uit meerdere geïsoleerde geleiders die met een neutrale boodschapperdraad zijn verbonden.terwijl de boodschapperdraad meestal van staal of aluminium legering is gemaaktDe gebundelde configuratie zorgt voor mechanische sterkte, vermindert het risico op contact met levende geleiders en vereenvoudigt de installatie.
Isolatie: De geleiders in ABC-kabel zijn geïsoleerd om elektrische isolatie te bieden en te beschermen tegen externe omgevingsfactoren.De isolatie is doorgaans gemaakt van materialen zoals gekruist polyethyleen (XLPE) of hoogdicht polyethyleen (HDPE)Deze materialen bieden uitstekende elektrische eigenschappen, duurzaamheid en weerstand tegen vocht, UV-straling en harde weersomstandigheden.
Spanningscategorie: ABC-kabel is verkrijgbaar in verschillende spanningscategorieën om aan verschillende toepassingen te voldoen.afhankelijk van de specifieke vereisten van het elektriciteitsdistributiesysteem.
Voordelen: ABC-kabel biedt verschillende voordelen ten opzichte van traditionele naakte geleidersystemen, waaronder verminderde elektrische verliezen, verbeterde veiligheid door isolatie, lagere onderhoudsvereisten,en verbeterde betrouwbaarheid onder moeilijke omgevingsomstandigheden.
Installatie: ABC-kabel wordt meestal geïnstalleerd op bovenliggende steunstructuren zoals palen of torens.omdat meerdere geleiders tegelijkertijd kunnen worden geïnstalleerdBovendien biedt de neutrale boodschapperdraad mechanische ondersteuning en vermindert de zakheid van de geleiders.
Toepassing: ABC-kabel wordt gewoonlijk gebruikt voor elektriciteitsdistributie in woonwijken, plattelandsgebieden en plaatsen waar boveninstallatie de voorkeur geniet.Het is geschikt voor zowel korte- als langeafstandsverdeling, die kosteneffectieve oplossingen biedt voor elektriciteitsnetwerken.
