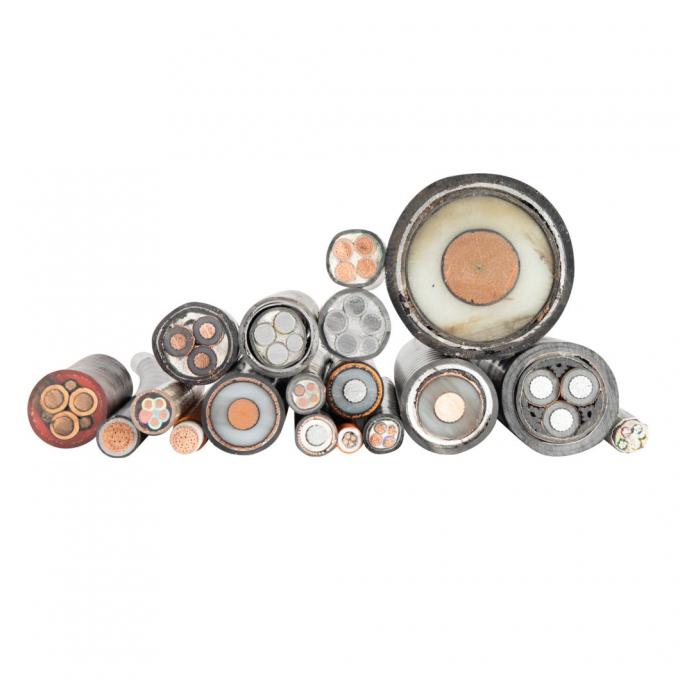

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Drie kern 185sqmm Koper XLPE Geïsoleerde SWA STA Gepantserde LSZH-stroomkabel
1Productstandaard
Dit product is vervaardigd volgens GB/T12706.2, gelijk aan IEC60502.2Of BS 6722, DIN, ICEA standaard op verzoek van de klant.
2Toepassing
Het product is geschikt voor gebruik in elektriciteitstransmissie- en distributielijnen met een nominale spanning van 3,6 / 6kv~26/35kv.
3Bedrijfskenmerken
- Nomenclatuurspanning U0/U: 3.6/6kv~26/35kv.
- Maximaal toelaatbare werktemperatuur van de geleider:90oC.
- maximale kortsluitingstemperatuur van de geleider mag niet hoger zijn dan 250 °C (5 s maximale duur)
- De omgevingstemperatuur bij installatie mag niet lager zijn dan 0oC.
- De buigradius van een enkelkernkabel mag niet minder zijn dan 20 maal de kabeldiameter.
De buigradius van een meerkernkabel mag niet minder zijn dan 15 maal de kabeldiameter.
4Tabel van de spanning, kernen en doorsnede
| Artikel 1 |
Categorie A,B. |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categorie A,B. |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Eenvoudige kern |
mm2 |
25 tot en met 1200 |
25 tot en met 1200 |
35 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
| Drie kernen |
mm2 |
25 tot 400 |
25 tot 400 |
35 tot 400 |
50 tot 400 |
50 tot 400 |
50 tot 400 |
De kabel met een nominale spanning van categorie A wordt gebruikt in situaties waarin de duur van de aardingsfout niet langer dan 1 minuut vereist is.de aardingsfout is normaal gesproken niet langer dan 1 uurDe maximale duur van het systeem mag niet meer dan 8 uur bedragen, de totale duur van de jaarlijkse grondfouten mag niet meer dan 125 uur bedragen, categorie C omvat alle systemen van categorie A en B.
5Type en naam
| Type |
Aanwijzing |
Toepassingen |
| YJV |
Koperen geleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
Voor het leggen van binnenshuis,in een tunnel of in een kabelgracht,niet bestand tegen externe mechanische krachten.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV |
Aluminiumgeleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
| JJY |
Koperen geleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| J.J.L.Y. |
Aluminiumgeleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| YJV22 |
Koperen geleider,XLPE-geïsoleerd,staalband,pvc-omhulde stroomkabel |
Voor het leggen van binnenshuis,in tunnels in kabelgraven of rechtstreeks in de grond,dat mechanische krachten van buitenaf kan verdragen.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV22 |
Aluminiumgeleider,XLPE-geïsoleerd,staalband,PVC bedekte stroomkabel |
| YJV23 |
Koperen geleider,XLPE-geïsoleerd,staalband voorzien van een pantser, PE-omhulde stroomkabel |
| YJLV23 |
Aluminiumgeleider,XLPE-geïsoleerd,staalbandverzorging, PE-geïsoleerde stroomkabel |
| YJV32 |
Koperen geleider,XLPE-geïsoleerd, staaldraad,PVC bedekte stroomkabel |
Voor het leggen in een binnenshuis, in een tunnelkabelgracht, in een put of rechtstreeks in de grond, met uitwendige mechanische krachten en een bepaalde trekkracht. |
| YJLV32 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd,PVC-omhulde stroomkabel |
| YJV33 |
Koperen geleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
| YJLV33 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
SWA Gepantserde 3-kernkabel met XLPE-isolatie.Kabeldata
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Compacte ronde
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Compacte ronde
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Compacte ronde
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Compacte ronde
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Compacte ronde
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Compacte ronde
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Compacte ronde
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Compacte ronde
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Compacte ronde
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Compacte ronde
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Compacte ronde
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Gorderde 3-kernkabel met XLPE-isolatie. 6/10(12)kV 6.35/11(12)kV kabel datum
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compacte ronde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compacte ronde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compacte ronde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compacte ronde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compacte ronde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compacte ronde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compacte ronde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compacte ronde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compacte ronde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compacte ronde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compacte ronde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Gepantserde 3-kernkabel met XLPE-isolatie.
Kabeldata
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Diameter van de harnas (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
35
|
Compacte ronde
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Compacte ronde
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Compacte ronde
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Compacte ronde
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Compacte ronde
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Compacte ronde
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Compacte ronde
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Compacte ronde
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Compacte ronde
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Compacte ronde
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Compacte ronde
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Gorderde 3-kernkabel met XLPE-isolatie.18/30(36)kV 19/33(36)kV Kabel Datum
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Diameter van de harnas (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
50
|
Compacte ronde
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Compacte ronde
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Compacte ronde
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Compacte ronde
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Compacte ronde
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Compacte ronde
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Compacte ronde
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Compacte ronde
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Compacte ronde
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Compacte ronde
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------Onze functie --------

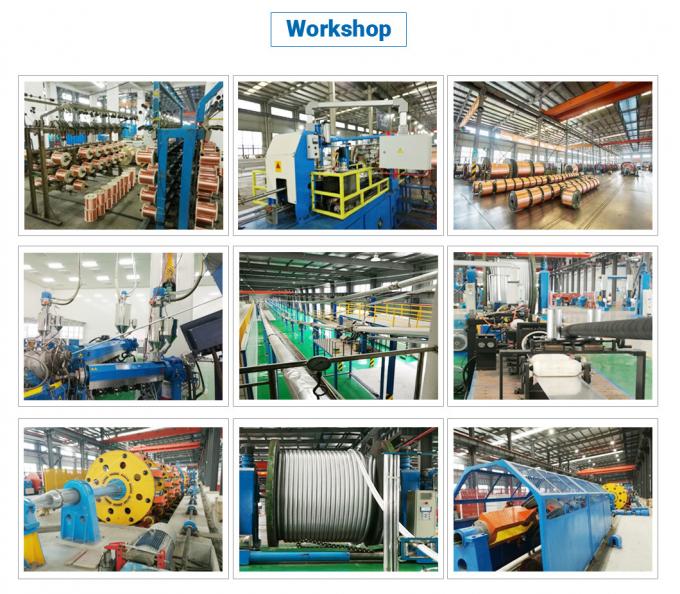

- Geïmporteerde apparatuur met ervaren technisch team
Het bedrijf heeft drie fabrieken en 3048 werknemers, waarvan 206 ingenieurs.Troster Duitsland en Maillefer Finland 500kV VCV-lijnen, strooier van Pourtier Frankrijk, SKET Duitsland, Caballe Spanje, 220KV en 35KV productielijn plus SIKORA X - RAY 8000 on-line excentriciteitsmetingseenheid uit Duitsland
- Compleet certificatiesysteem
Qifan Cable heeft ISO 9001, ISO 14001, OHSAS 18001 gehaald. De fabriek heeft TUV, VDE, UL, CE, SAA, BS enz.
- Perfecte productiesysteem
De producten van Qifan Cable omvatten LV-stroomkabel, MV-stroomkabel, HV&EHV-stroomkabel, ABC-kabel, ACSR/AAC/AAAC/ACAR/OPGW, onderzeese kabel, besturingskabel, instrumentenkabel, bouwdraad,flexibele rubberkabel, brandvrije kabels, hernieuwbare kabels, zonne-energie-kabels, industriële kabels, LAN-kabels, coaxkabel enz.
- Volmaakt verkoopsysteem
Qifan Cable kan de OEM/ODM-service aanbieden, meerdere producten, geschoold exportverkoopteam van ingenieurs, redelijke prijs, betrouwbare kwaliteit, vriendelijke service.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Hieronder vallen meer dan 30 productseries, zoals met plastic geïsoleerde stroomkabels voor land- en onderzeese toepassingen, variërend van 500 kV tot 0.5 kV, rubber-geïsoleerde draden en kabels van 35 kV tot 1 kV, overhoofdgeïsoleerde kabels, overhoofddraden, mijnkabels, brandbestendige kabels, hoogtemperatuurkabels,extreem koudbestendige kabelsIn totaal zijn er bijna 4 000 stations in de EU met een capaciteit van meer dan 2 miljoen mensen.000 soorten en meer dan- 1000 specificaties.
Veelgestelde vragen
- - - - - - - - -
1Wie zijn wij?
Fang Yu (Shanghai) Automation Technology Co., Ltd, zijn gevestigd in Shanghai, China, starten vanaf 2006, is een professioneel bedrijf gespecialiseerd in de verkoop van stroomkabels en aanverwante producten.We zijn het overzeese marketingcentrum voor Qifan Cable..
2Hoe kunnen we kwaliteit garanderen?

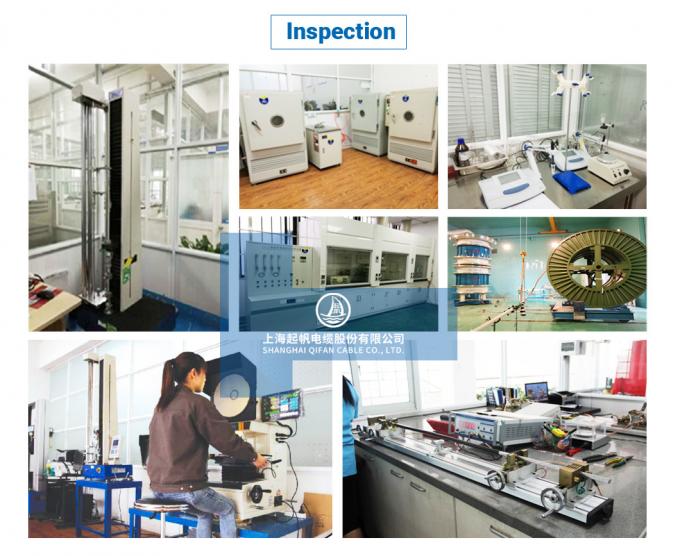

Altijd een pre-productie monster vóór massaproductie; Altijd definitieve inspectie vóór verzending;
3Wat kun je van ons kopen?
Stroomkabel, UL-certificaten, brandwerende kabel, onderzeese kabel, ABC-kabel, bouwdraad, zonnecabel, rubberkabel, elektrische besturingskabel, digitale communicatiekabel, mineraalgeïsoleerde kabel,Speciale draden en kabels,Aerial Insulated Cable,High Temperature Resistant Cable,Solar Cable,XLPE geïsoleerde stroomkabel,Computer Cable,Aluminium Stranded Wire,PVC geïsoleerde draad en kabel,digitale communicatiekabel, enz.
4Waarom zou je bij ons kopen en niet bij andere leveranciers?
Al vele jaren richten wij ons op het onderzoek en de ontwikkeling van draad- en kabelproducten. Ons R&D-team heeft meer dan tien jaar ervaring.Al onze producten worden rechtstreeks uit de fabriek geproduceerd.We accepteren OEM en ODM!
5Welke diensten kunnen we leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6Kan ik een monster krijgen?
We zijn vereerd om u te voorzien van monsters, monsters worden gratis verstrekt, maar moet betalen voor de express verzending.
7Kan ik het pakket op maat krijgen?

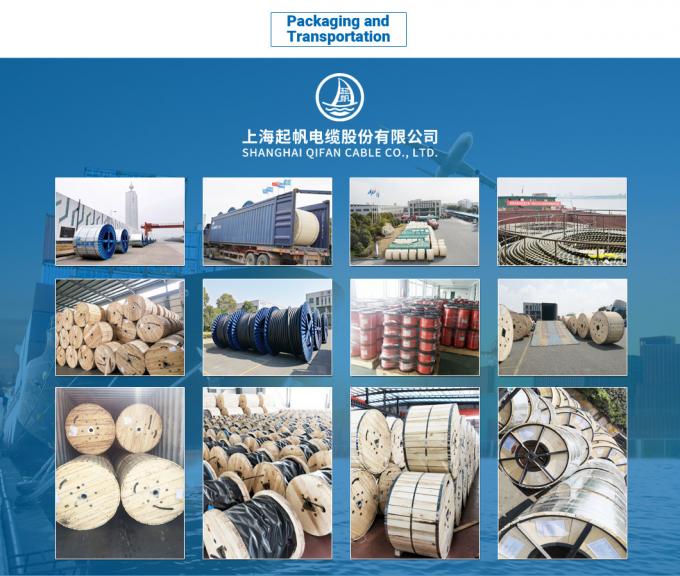

We hebben het standaard exportpakket. Voor meer details over het aangepaste pakket, neem dan contact met ons op.
