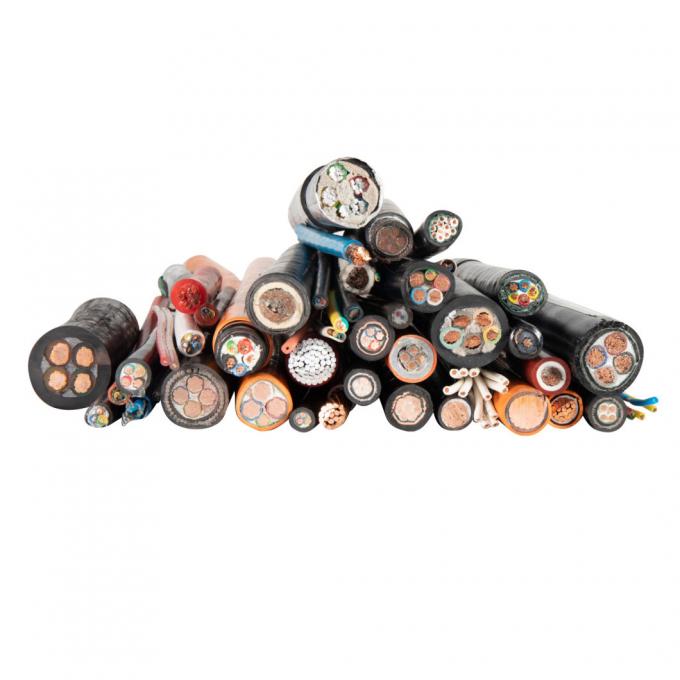

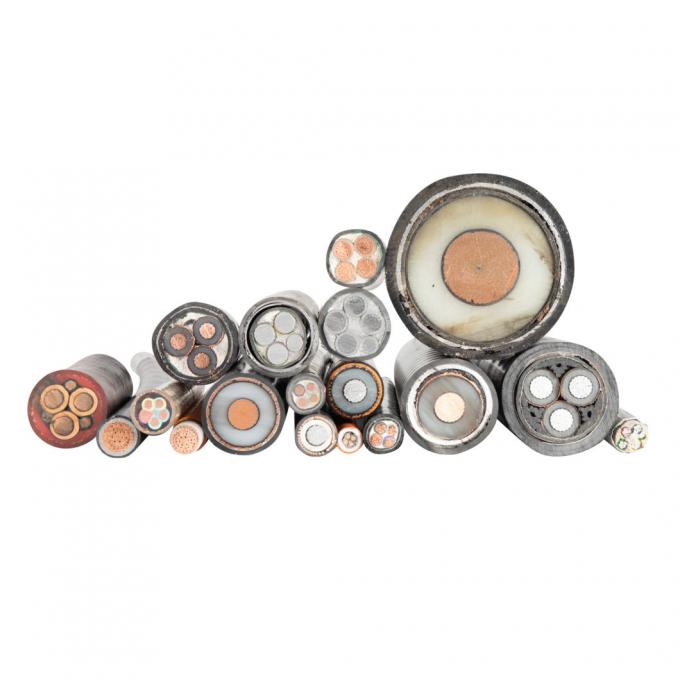

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Drie-kern 400sqmm Koper XLPE Geïsoleerde SWA STA Gepantserde LSZH-stroomkabel
1Productstandaard
Dit product is vervaardigd volgens GB/T12706.2, gelijk aan IEC60502.2Of BS 6722, DIN, ICEA standaard op verzoek van de klant.
2Toepassing
Het product is geschikt voor gebruik in elektriciteitstransmissie- en distributielijnen met een nominale spanning van 3,6 / 6kv~26/35kv.
3Bedrijfskenmerken
- Nomenclatuurspanning U0/U: 3.6/6kv~26/35kv.
- Maximaal toelaatbare werktemperatuur van de geleider:90oC.
- maximale kortsluitingstemperatuur van de geleider mag niet hoger zijn dan 250 °C (5 s maximale duur)
- De omgevingstemperatuur bij installatie mag niet lager zijn dan 0oC.
- De buigradius van een enkelkernkabel mag niet minder zijn dan 20 maal de kabeldiameter.
De buigradius van een meerkernkabel mag niet minder zijn dan 15 maal de kabeldiameter.
4Tabel van de spanning, kernen en doorsnede
| Artikel 1 |
Categorie A,B. |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categorie A,B. |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Eenvoudige kern |
mm2 |
25 tot en met 1200 |
25 tot en met 1200 |
35 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
50 tot en met 1200 |
| Drie kernen |
mm2 |
25 tot 400 |
25 tot 400 |
35 tot 400 |
50 tot 400 |
50 tot 400 |
50 tot 400 |
De kabel met een nominale spanning van categorie A wordt gebruikt in situaties waarin de duur van de aardingsfout niet langer dan 1 minuut vereist is.de aardingsfout is normaal gesproken niet langer dan 1 uurDe maximale duur van het systeem mag niet meer dan 8 uur bedragen, de totale duur van de jaarlijkse grondfouten mag niet meer dan 125 uur bedragen, categorie C omvat alle systemen van categorie A en B.
5Type en naam
| Type |
Aanwijzing |
Toepassingen |
| YJV |
Koperen geleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
Voor het leggen van binnenshuis,in een tunnel of in een kabelgracht,niet bestand tegen externe mechanische krachten.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV |
Aluminiumgeleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel |
| JJY |
Koperen geleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| J.J.L.Y. |
Aluminiumgeleider, XLPE-geïsoleerd, PE-omhulde stroomkabel |
| YJV22 |
Koperen geleider,XLPE-geïsoleerd,staalband,pvc-omhulde stroomkabel |
Voor het leggen van binnenshuis,in tunnels in kabelgraven of rechtstreeks in de grond,dat mechanische krachten van buitenaf kan verdragen.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd. |
| YJLV22 |
Aluminiumgeleider,XLPE-geïsoleerd,staalband,PVC bedekte stroomkabel |
| YJV23 |
Koperen geleider,XLPE-geïsoleerd,staalband voorzien van een pantser, PE-omhulde stroomkabel |
| YJLV23 |
Aluminiumgeleider,XLPE-geïsoleerd,staalbandverzorging, PE-geïsoleerde stroomkabel |
| YJV32 |
Koperen geleider,XLPE-geïsoleerd, staaldraad,PVC bedekte stroomkabel |
Voor het leggen in een binnenshuis, in een tunnelkabelgracht, in een put of rechtstreeks in de grond, met uitwendige mechanische krachten en een bepaalde trekkracht. |
| YJLV32 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd,PVC-omhulde stroomkabel |
| YJV33 |
Koperen geleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
| YJLV33 |
Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel |
SWA Gepantserde 3-kernkabel met XLPE-isolatie.Kabeldata
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Compacte ronde
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Compacte ronde
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Compacte ronde
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Compacte ronde
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Compacte ronde
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Compacte ronde
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Compacte ronde
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Compacte ronde
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Compacte ronde
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Compacte ronde
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Compacte ronde
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Gorderde 3-kernkabel met XLPE-isolatie. 6/10(12)kV 6.35/11(12)kV kabel datum
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Buitendeurs van pantserdraad (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
25
|
Compacte ronde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compacte ronde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compacte ronde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compacte ronde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compacte ronde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compacte ronde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compacte ronde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compacte ronde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compacte ronde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compacte ronde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compacte ronde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compacte ronde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Gepantserde 3-kernkabel met XLPE-isolatie.
Kabeldata
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Diameter van de harnas (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
35
|
Compacte ronde
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Compacte ronde
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Compacte ronde
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Compacte ronde
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Compacte ronde
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Compacte ronde
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Compacte ronde
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Compacte ronde
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Compacte ronde
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Compacte ronde
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Compacte ronde
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Gorderde 3-kernkabel met XLPE-isolatie.18/30(36)kV 19/33(36)kV Kabel Datum
|
Conductor
|
Isolatiedikte (mm)
|
Koperen bandscherm (ongeveer) (mm)
|
PVC
dikte van het beddengoed (mm)
|
Diameter van de harnas (mm)
|
Dikte van de omhulsel (mm)
|
Buitendeurs (ongeveer) (mm)
|
Gewicht van de koperkernkabel (kg/km)
|
Gewicht van de aluminiumkabel (kg/km)
|
|
De oppervlakte van de doorsnede (mm2)
|
Structuur
|
Buitendeurs (mm)
|
|
50
|
Compacte ronde
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Compacte ronde
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Compacte ronde
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Compacte ronde
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Compacte ronde
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Compacte ronde
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Compacte ronde
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Compacte ronde
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Compacte ronde
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Compacte ronde
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
