Middenspanning 20kv N2xsy N2xsey Yjv32 Kopergeleider Gepantserde stroomkabel

Name: Middenspanning 20kv N2xsy N2xsey Yjv32 Kopergeleider Gepantserde stroomkabel
Brand: Qifan
SKU: YJV32 YJV22
Price: 3 USD
Availability: InStock
Rating: 4.5 (200 reviews)

Productdetails

Plaats van herkomst: China

Merknaam: Qifan

Certificering: ISO, CCC, CE, RoHS, TUV

Modelnummer: YJV32 YJV22

Betaling & het Verschepen Termijnen

Min. bestelaantal: 100 meter

Prijs: usd3-8/meter

Verpakking Details: Houten trommelsVerpakkingsdetailsBinnenverpakking: Houten spoel, Plastic spoel en Papier spoel Buite

Levertijd: 30-45 dagen

Betalingscondities: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000 K meter/maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Hoogtepunt:

Model nr.:	YJV32 YJV22	Draadkernmateriaal:	Kaars van koper
model:	Yjv32 Yjv22 Yjsv	Brandnaam:	Qifan
Gratis monster:	- Ja, dat klopt.	Standaard:	IEC BS VDE Icea
Personeel:	3048	Ingenieur No.:	206
Plant nr.:	3 fabrieken met 12 werkplaatsen	Transportpakket:	Drum
Specificatie:	25 tot en met 1600 mm2	Handelsmerk:	Qifan
Oorsprong:	China	HS-code:	8544601200
Levering vermogen:	50000 km/maand	Toepassing:	Bouw, overhead, ondergrondse, industriële, elektriciteitscentrales
Spanning:	Mediumspanningskabel	Stroom:	DC & AC
Isolatie materiaal:	XLPE	Materiaal van de omhulsel:	PVC
Materiaalvorm:	Ronde draad	Monsters:	US $ 0/Meter 1 Meter (Min. Bestelling) \| Monster aanvragen

Model nr.:	YJV32 YJV22
Draadkernmateriaal:	Kaars van koper
model:	Yjv32 Yjv22 Yjsv
Brandnaam:	Qifan
Gratis monster:	- Ja, dat klopt.
Standaard:	IEC BS VDE Icea
Personeel:	3048
Ingenieur No.:	206
Plant nr.:	3 fabrieken met 12 werkplaatsen
Transportpakket:	Drum
Specificatie:	25 tot en met 1600 mm2
Handelsmerk:	Qifan
Oorsprong:	China
HS-code:	8544601200
Levering vermogen:	50000 km/maand
Toepassing:	Bouw, overhead, ondergrondse, industriële, elektriciteitscentrales
Spanning:	Mediumspanningskabel
Stroom:	DC & AC
Isolatie materiaal:	XLPE
Materiaal van de omhulsel:	PVC
Materiaalvorm:	Ronde draad
Monsters:	US $ 0/Meter 1 Meter (Min. Bestelling) \| Monster aanvragen

Middenspanning 20kv N2xsy N2xsey Yjv32 Kopergeleider Gepantserde stroomkabel

Productbeschrijving

N2XSEY 11kV 22kV 33kV Medium Voltage Koper Aluminium Leider XLPE Geïsoleerde Gepantserde Stroomkabel

1Productstandaard
Dit product is vervaardigd volgens GB/T12706.2, gelijk aan IEC60502.2Of BS, DIN, ICEA standaard op verzoek van de klant.
2Toepassing
Het product is geschikt voor gebruik in elektriciteitstransmissie- en distributielijnen met een nominale spanning van 3,6 / 6kv~26/35kv.
3Bedrijfskenmerken
- Nomenclatuurspanning U0/U: 3.6/6kv~26/35kv.
- Maximaal toelaatbare werktemperatuur van de geleider:90oC.
- De maximale kortsluitingstemperatuur van de geleider mag niet hoger zijn dan 2500°C (5 s maximale duur)
- De omgevingstemperatuur bij installatie mag niet lager zijn dan 00°C.
- De buigradius van een enkelkernkabel mag niet minder zijn dan 20 maal de kabeldiameter.
De buigradius van een meerkernkabel mag niet minder zijn dan 15 maal de kabeldiameter.

4Tabel van de spanning, kernen en doorsnede

Artikel 1	Categorie A,B.	3.6/6kV	6/10kV	8.7/15 kV	12/20 kV	18/30 kV	21/35 kV
Artikel 1	Categorie A,B.	6/6kV	8.7/10 kV	12/15 kV	18/20 kV	-	26/35 kV
Eenvoudige kern	mm2	25 tot en met 1200	25 tot en met 1200	35 tot en met 1200	50 tot en met 1200	50 tot en met 1200	50 tot en met 1200
Drie kernen	mm2	25 tot 400	25 tot 400	35 tot 400	50 tot 400	50 tot 400	50 tot 400

De kabel met een nominale spanning van categorie A wordt gebruikt in situaties waarin de duur van de aardingsfout niet langer dan 1 minuut vereist is.de aardingsfout is normaal gesproken niet langer dan 1 uurDe maximale duur van het systeem mag niet meer dan 8 uur bedragen, de totale duur van de jaarlijkse grondfouten mag niet meer dan 125 uur bedragen, categorie C omvat alle systemen van categorie A en B.

5Type en naam

Type	Aanwijzing	Toepassingen
YJV	Koperen geleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel	Voor het leggen van binnenshuis,in een tunnel of in een kabelgracht,niet bestand tegen externe mechanische krachten.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd.
YJLV	Aluminiumgeleider,XLPE-geïsoleerd,PVC-omhulde stroomkabel
JJY	Koperen geleider, XLPE-geïsoleerd, PE-omhulde stroomkabel
J.J.L.Y.	Aluminiumgeleider, XLPE-geïsoleerd, PE-omhulde stroomkabel
YJV22	Koperen geleider,XLPE-geïsoleerd,staalband,pvc-omhulde stroomkabel	Voor het leggen van binnenshuis,in tunnels in kabelgraven of rechtstreeks in de grond,dat mechanische krachten van buitenaf kan verdragen.Een enkele kernkabel mag niet in een magnetisch kanaal worden gelegd.
YJLV22	Aluminiumgeleider,XLPE-geïsoleerd,staalband,PVC bedekte stroomkabel
YJV23	Koperen geleider,XLPE-geïsoleerd,staalband voorzien van een pantser, PE-omhulde stroomkabel
YJLV23	Aluminiumgeleider,XLPE-geïsoleerd,staalbandverzorging, PE-geïsoleerde stroomkabel
YJV32	Koperen geleider,XLPE-geïsoleerd, staaldraad,PVC bedekte stroomkabel	Voor het leggen in een binnenshuis, in een tunnelkabelgracht, in een put of rechtstreeks in de grond, met uitwendige mechanische krachten en een bepaalde trekkracht.
YJLV32	Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd,PVC-omhulde stroomkabel
YJV33	Koperen geleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel
YJLV33	Aluminiumgeleider,XLPE-geïsoleerd, staaldraadverzorgd, PE-omhulde stroomkabel

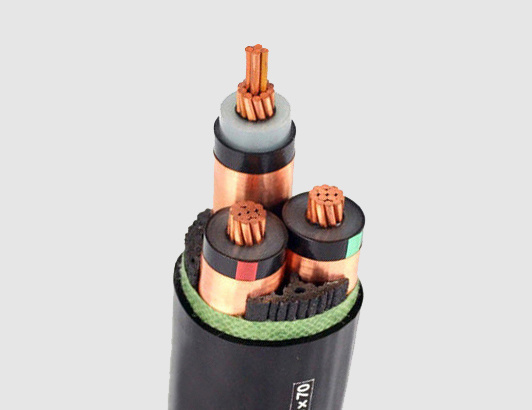

Gewapende 3-kernkabel met XLPE-isolatie.

Kabeldata

Conductor			Isolatiedikte (mm)	Koperen bandscherm (ongeveer) (mm)	PVC dikte van het beddengoed (mm)	Buitendeurs van pantserdraad (mm)	Dikte van de omhulsel (mm)	Buitendeurs (ongeveer) (mm)	Gewicht van de koperkernkabel (kg/km)	Gewicht van de aluminiumkabel (kg/km)
De oppervlakte van de doorsnede (mm2)	Structuur	Buitendeurs (mm)	Isolatiedikte (mm)	Koperen bandscherm (ongeveer) (mm)	PVC dikte van het beddengoed (mm)	Buitendeurs van pantserdraad (mm)	Dikte van de omhulsel (mm)	Buitendeurs (ongeveer) (mm)	Gewicht van de koperkernkabel (kg/km)	Gewicht van de aluminiumkabel (kg/km)
25	Compacte ronde	6.0	3.4	0.1	1.3	2.5	2.5	48.0	4175	3703
35	Compacte ronde	7.2	3.4	0.1	1.3	2.5	2.6	50.8	4733	4072
50	Compacte ronde	8.4	3.4	0.1	1.4	2.5	2.7	53.8	5491	4547
70	Compacte ronde	10.0	3.4	0.1	1.5	2.5	2.8	57.6	6446	5124
95	Compacte ronde	11.7	3.4	0.1	1.5	2.5	2.9	61.5	7530	5737
120	Compacte ronde	13.1	3.4	0.1	1.6	2.5	3.0	64.9	8628	6363
150	Compacte ronde	14.6	3.4	0.1	1.6	2.5	3.1	68.3	9794	6963
185	Compacte ronde	16.3	3.4	0.1	1.7	2.5	3.3	72.6	11326	7834
240	Compacte ronde	18.5	3.4	0.1	1.8	3.15	3.5	79.2	14268	9737
300	Compacte ronde	20.7	3.4	0.1	1.9	3.15	3.6	84.8	16641	10978
400	Compacte ronde	23.8	3.4	0.1	2.0	3.15	3.9	92.3	20362	12811
500	Compacte ronde	26.6	3.4	0.1	2.1	3.15	4.1	99.3	24203	14764

Medium Voltage 11kv 20kv N2xsy N2xsey Yjv32 Copper Conductor Armoured Power Cable

Fang Yu (Shanghai) Automation Technology Co., Ltd. is een professionele leverancier van wereldwijde producten en diensten voor intelligente gebouwkabelinfrastructuur.En een betrouwbare onderneming die zich toelegt op de ontwikkeling van wereldwijde energie..

Fang Yu (Shanghai) Automation Technology Co., Ltd. Hieronder vallen meer dan 30 productseries, zoals met plastic geïsoleerde stroomkabels voor land- en onderzeese toepassingen, variërend van 500 kV tot 0.5 kV, rubber-geïsoleerde draden en kabels van 35 kV tot 1 kV, overhoofdgeïsoleerde kabels, overhoofddraden, mijnkabels, brandbestendige kabels, hoogtemperatuurkabels,extreem koudbestendige kabelsIn totaal zijn er bijna 4 000 stations in de EU met een capaciteit van meer dan 2 miljoen mensen.000 soorten en meer dan- 1000 specificaties.
