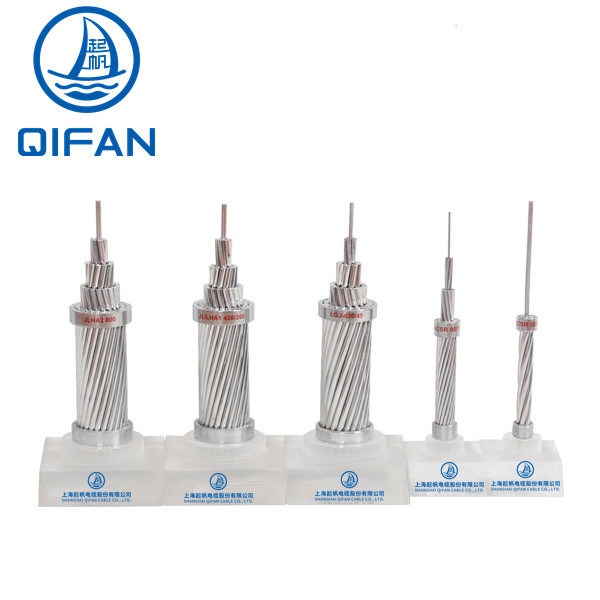

Aluminiumgeleider BS183 gegalvaniseerde staaldraad 3 kern 4 kern voor transmissielinje

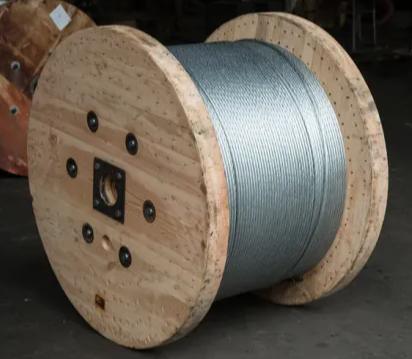

Gegalvaniseerde staaldraad GI-draad BS183
   Standard: BS 183

ProductenToepassing
Gegalvaniseerde staaldraad is geschikt voor kern voor ACSR en hanger, ophang- en communicatiekabel, overheadstroomleiding, vast voorwerp en drift schroef enzovoort.

ProductenStructuur

van staal of van staal- Dat is het.0.6mm-4.78mm
Min breekbelasting: klasse 350-klasse 1300.
Populaire maat: GSW 7/14 GSW 7/12 GSW 7/10 SWG




Constructie Aantal draden/draaddiameter	Bij benadering strengte	Minimale breekbelasting van het strand							Approximatieve massa
		Graad 350	Graad 480	Graad 700	Graad 850	Graad 1000	Klasse 1150	Klasse 1300
	mm	kN	kN	kN	kN	kN	kN	kN	in kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	- Wat?	-	130
Drie derde.25	7.0	8.70	11.95	-	-	-	-	-	195
Drie vierde.00	8.6	13.20	18.10	- Dat is...	-	-	-	-	295
4/1.80	4,4	3.55	4.90	-	-	-	-		80
Vier en een half.65	6.4	7.70	10.60	-	-	-	-	-	172
Vier derde.25	7.9	11.60	15.90	-	-	-	-	-	260
Vier vierde.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	- Wat is er?		-	-	220
Vijf derde.25	8.8	14.50	19.90	29.00	- Dat is...	-	-	-	320
Vijf vierde.00	10.8	22.00	30.15	43.95	-	-	-	-	490



Constructie Aantal draden/draaddiameter	Bij benadering strengte	Minimale breekbelasting van het strand							Approximatieve massa
		Graad 350	Graad 480	Graad 700	Graad 850	Graad 1000	Klasse 1150	Klasse 1300
	mm	kN	kN	kN	kN	kN	kN	kN	in kg/km
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94		2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3,10		4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	38.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	3520	39.80	240
7/2.65	8.0	13.50	18.50	27.00		38.60	44.40	50.20	300
7/3.00	9,0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66,80	75.50	460
7/3.65	11.0	25.60	35.15	51.25		73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88,00	101.0	114.0	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.0	780
7/4.75	14.0	43.40	59.45	86,80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	6.3	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.34	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274,6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630

------Onze functie --------

1. Geïmporteerde apparatuur met ervaren technisch team

1. Compleet certificatiesysteem

1. Perfecte productiesysteem

1. Volmaakt verkoopsysteem

Hoofdproducten: elektriciteitskabels van 220 kW en lager, rubberen omhulde kabels, fotovoltaïsche draden, speciale fotovoltaïsche kabels, besturingskabels, computerkabels, staalkern-aluminium-strengdraad,voorvertakkingskabels, milieuvriendelijke, halogeenvrije, laagspanningskabels, koolmijnkabels, fluorosiliciumisolatie, hoge temperatuurbestendige kabels, schildkabels, kabels voor scheepselektrische apparatuur,met een vermogen van niet meer dan 10 W, hoogsterke trekkabels, kabels voor fotovoltaïsche systemen, kabels voor spoorvervoersvoertuigen met een nominale spanning van 3kv en lager, kabelnetwerken, inverterkabels,Radiofrequentiekabels , kerncentralekabels, kabels voor havenmachines, mineraalgeïsoleerde kabels, onderzeese kabels en meer dan 100 soorten

1.30 jaar productie ervaring
2.Productencertificering: UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL, enz.
3. OEM-service beschikbaar op basis van officiële en wettelijke toestemming.
4Strikt kwaliteitscontrolesysteem.
5Snelle levering en feedback snellere levertijd dan onze concurrenten.
6Uitstekende kwaliteit tegen een redelijke prijs.
7- Sterke technische ondersteuning (technische gegevens, tekeningen, enz.)
8Professionele teamwork service voor u actief.
9- Voorraad beschikbaar, gratis monster beschikbaar.

Gegalvaniseerde staaldraad wordt vaak gebruikt in transmissieleningen voor verschillende toepassingen.Hier is wat informatie over gegalvaniseerde stalen draad gebruikt in de transmissie lijnen:

Gegalvaniseerde coating: gegalvaniseerde staaldraad wordt bekleed met een laag zink om het tegen corrosie te beschermen.het creëren van een duurzame en corrosiebestendige coatingDeze coating verlengt de levensduur van de draad en beschermt deze tegen milieufactoren zoals vocht en zout.

Sterkte en duurzaamheid: gegalvaniseerde staaldraad staat bekend om zijn hoge treksterkte, waardoor het geschikt is voor de zware belastingen en spanningen in transmissieleningen.Het zorgt voor structurele stabiliteit en kan de mechanische spanningen en spanningen tijdens installatie en werking weerstaan.

Elektrische geleidbaarheid: Hoewel staal niet zo geleidbaar is als koper of aluminium, biedt gegalvaniseerde staaldraad nog steeds een aanvaardbare elektrische geleidbaarheid voor bepaalde toepassingen op transmissies.De stalen kern wordt meestal gebruikt voor sterkte en ondersteuning, terwijl de elektrische geleidbaarheid voornamelijk wordt geleverd door de geleiders zoals aluminium of koper.
