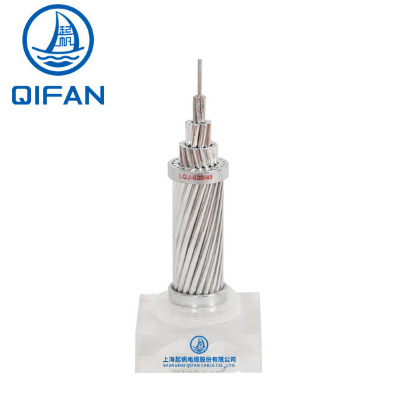

Qifan Aluminium geleider Stalen versterkte spoel en trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19

Name: Qifan Aluminium geleider Stalen versterkte spoel en trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19
Brand: Qifan
SKU: AAC Daisy
Price: 3 USD
Availability: InStock
Rating: 4.6 (121 reviews)

Productdetails

Plaats van herkomst: China

Merknaam: Qifan

Certificering: ISO9001, CCC, RoHS

Modelnummer: AAC Daisy

Betaling & het Verschepen Termijnen

Min. bestelaantal: 100 meter

Prijs: usd3-8/meter

Verpakking Details: Houten trommelsVerpakkingsdetailsBinnenverpakking: Houten spoel, Plastic spoel en Papier spoel Buite

Levertijd: 30-45 dagen

Betalingscondities: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000 K meter/maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Hoogtepunt:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1 mm aluminium geleider, versterkt met staal, 2 mm aluminium geleider


Model nr.:	AAC Daisy	Materiaalvorm:	Ronde draad
Waaier van Toepassing:	Transmissie-energielijn	Brandnaam:	Qifan
Garantie:	10 jaar	QC:	200
Kleur:	Zilver	Transportpakket:	Reel en trommel
Specificatie:	1/0 2/0 4/0	Handelsmerk:	Qifan
Oorsprong:	China	HS-code:	761490000
Levering vermogen:	50 ton per dag	Type:	Naakt
Leider Type:	Vastgelopen	Toepassing:	Lucht
Leidermateriaal:	Aluminium	Materiaal van de omhulsel:	Naakt
Isolatie materiaal:	Naakt

Model nr.:	AAC Daisy
Materiaalvorm:	Ronde draad
Waaier van Toepassing:	Transmissie-energielijn
Brandnaam:	Qifan
Garantie:	10 jaar
QC:	200
Kleur:	Zilver
Transportpakket:	Reel en trommel
Specificatie:	1/0 2/0 4/0
Handelsmerk:	Qifan
Oorsprong:	China
HS-code:	761490000
Levering vermogen:	50 ton per dag
Type:	Naakt
Leider Type:	Vastgelopen
Toepassing:	Lucht
Leidermateriaal:	Aluminium
Materiaal van de omhulsel:	Naakt
Isolatie materiaal:	Naakt

Qifan Aluminium geleider Stalen versterkte spoel en trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19

Productbeschrijving

Rel en trommel Stranded Qifan 1/0 2/0 4/0 Bare AAC 1350-H19

Transmissie Gebruik luchtkabel aluminium AAC-geleider voor luchtgebruik

Reel and Drum Stranded Qifan 1/0 2/0 4/0 Bare AAC 1350-H19

1. Kenmerken:
a.Hoge treksterkte
b.Lange levensduur
c.Lichtgewicht
d. Geschikt voor hoogspannings- en extra hoogspanningsleidingen

2Kort beschrijving:
AAC-geleider bestaat uit een vaste of gestreepte stalen kern omgeven door aluminiumstrengen (EC-Klasse).AAC CONDUCTOR is verkrijgbaar in een breed scala van staal variërend van zo laag als 6% tot zo hoog als 40%.De AAC-leiders met een hogere sterkte worden gebruikt voor rivieroordragingen, overhoofdelijk aarddraad, installaties met extra lange spanningen, enz.AAC-geleiders kunnen worden vervaardigd voor een breed bereik aan treksterkte, naargelang de vereisten.De belangrijkste voordelen van deze geleiders zijn de hoge treksterkte en het lichte gewicht, met langere spanningen en met minder steun.Vanwege de grotere diameter van AAC-geleiders kan een veel hogere corona-limiet worden verkregen, wat grote voordelen oplevert op hoge en extra hoge spanningsleidingen..

3Toepassingen:
AAC CONDUTOR biedt optimale sterkte voor het ontwerp van lijnen.Door de variabele stalen kernstrengering kan de gewenste sterkte bereikt worden zonder afbreuk te doen aan de amperheidDeze AAC-conductoren zijn bij ons in verschillende soorten verkrijgbaar om aan de exacte eisen van de klanten te voldoen.

4Alle aluminium geleiders strengen.

IEC-norm

Codenummer	Gebied	Aantal draden	Diameter		Lineaire massa	Nominale sterkte	Max.D.C.weerstand bij 20oC
Codenummer	mm2		Draad	Conditie.	in kg/km	kN	Ω/km
10	10	7	1.35	4.05	27.4	1.95	2.8633
16	16	7	1.71	5.12	43.8	3.04	1.7896
25	25	7	2.13	6.4	68.4	4.5	1.1453
40	40	7	2.7	8.09	109.4	6.8	0.7158
63	63	7	3.39	10.2	172.3	10.39	0.4545
100	100	19	2.59	12.9	274.8	17	0.2877
125	125	19	2.89	14.5	343.6	21.25	0.2302
160	160	19	3.27	16.4	439.8	26.4	0.1798
200	200	19	3.66	18.3	549.7	32	0.1439
250	250	19	4.09	20.5	687.1	40	0.1151
315	315	37	3.29	23	867.9	51.97	0.0916
400	400	37	3.71	26	1102	64	0.0721
450	450	37	3.94	27.5	1239.8	72	0.0641
500	500	37	4.15	29	1377.6	80	0.0577
560	560	37	4.39	30.7	1542.9	89.6	0.0515
630	630	61	3.63	32.6	1738.3	100.8	0.0458
710	710	61	3.85	34.6	1959.1	113.6	0.0407
800	800	61	4.09	36.8	2207.4	128	0.0361
900	900	61	4.33	39	2483.3	144	0.0321
1000	1000	61	4.57	41.1	2759.2	160	0.0289
1120	1120	91	3.96	43.5	3093.5	179.2	0.0258
1250	1250	91	4.18	46	3452.6	200	0.0231
1400	1400	91	4.43	48.7	3866.9	224	0.0207
1500	1500	91	4.58	50.4	4143.1	240	0.0193

BS 215

Codename	Nominale	Aantal	Kruis...	Over het algemeen	Gewicht	Berekende breeklast	Max.D.C. weerstand bij 20oC


	(mm2)	(mm)	(mm2)	(mm)	(kg/km)	DaN	Ω/km
Midge	22	7/2.06	23.33	6.18	64	399	1.227
Aphis	25	Drie derde.35	26.44	7.22	74	411	1.081
Muizen	25	7/2.21	26.85	6.63	73	459	1.066
Vlees	30	Drie derde.66	31.56	7.89	86	486	0.9082
Vlees	35	7/2.59	36.88	7.77	101	603	0.7762
Vrouwtje	40	7/2.79	42.8	8.37	117	687	0.6689
Mieren	50	7/3.10	52.83	9.3	145	828	0.5419
Vliegen	60	7/3.40	63.55	10.2	174	990	0.4505
Blauw flesje	70	7/3.66	73.65	10.98	202	1134	0.3881
Oordopjes	75	7/3.78	78.55	11.34	215	1194	0.3644
Grasshopper	80	7/3.91	84.05	11.73	230	1278	0.3406
Clegg	90	7/4.17	95.6	12.51	262	1453	0.2994
Vesp	100	7/4.39	106	13.17	290	1600	0.2702
Schimmel	100	19/2.67	106.4	13.35	293	1742	0.2704
Bijen	125	7/4.90	132	14.7	361	1944	0.2169
Cricket	150	7/5.36	157.9	16.08	432	2385	0.1818
Horzels	150	19/3.25	157.6	16.25	434	2570	0.1825
De volgende categorieën	175	19/3.53	185.9	17.65	511	2863	0.1547
Chafer	200	19/3.78	213.2	18.9	587	3240	0.1349
Spinnen	225	19/3.99	237.6	19.95	654	3601	0.1211
Schelpdier	250	19/4.22	265.7	21.1	731	4040	0.1083
Vlinder	300	19/4.65	322.7	23.25	888	4875	0.08916
Mout	350	19/5.00	373.1	25	1027	5637	0.07711
Drone	350	37/3.58	372.4	25.06	1027	5745	0.07741
Zweren	400	19/5.36	428.7	26.8	1180	6473	0.0671
Deeltjes	400	37/3.78	415.2	26.46	1145	6310	0.06944
Maybug	450	37/4.09	486.1	28.63	1340	7401	0.05931
Schorpioen	500	37/4.27	529.8	29.89	1461	7998	0.05441
De zigeuner	600	37/4.65	628.3	32.55	1732	9495	0.04588
Tarantula's	750	37/5.23	794.9	36.61	2192	12010	0.03627

ASTM B231

Codename	Totaal oppervlak		Stranding en diameter van de draad mm	Lineaire massa in kg/km	Over het algemeen Diameter mm	Nominale Het breken van de lading DaN	Max. D.C. Resistentie bij 20oC ≤Ω/k
Codename	AWG of MCM	mm2	Stranding en diameter van de draad mm	Lineaire massa in kg/km	Over het algemeen Diameter mm	Nominale Het breken van de lading DaN	Max. D.C. Resistentie bij 20oC ≤Ω/k
Peachbell	6	13.29	7/1.554	37	4.67	249	2.1692
Roos	4	21.16	7/1.961	58	5.89	396	1.3624
Iris	2	33.61	7/2.474	93	7.42	597	0.8577
Pansy	1	42.39	7/2.776	117	8.33	732	0.6801
Po ppy	1/0	53.48	7/3.119	147	9.36	873	0.5390
Aster	2/0	67.42	7/3.503	186	10.51	1100	0.4276
Phlox	3/0	85.03	7/3.932	234	11.80	1347	0.3390
Oxlip	4/0	107.23	7/4.417	296	13.26	1698	0.2688
Valeriaan	250	126.71	19/2.931	349	14.57	2062	0.2275
Sneezewort	250	126.71	7/4.80	349	14.4	2007	0.2275
Laurel	266.8	135.16	19/3.01	373	15.05	2200	0.2133
Daisy.	266.8	135.16	7/4.96	373	14.9	2141	0.2133
Pioen	300	152.0	19/3.193	419	15.97	2403	0.1896
Tulpen	336.4	170.45	19/3.381	470	16.91	2695	0.1691
Zelfstandig	350	177.35	19/3.447	489	17.24	2804	0.1625
Canna	397.5	201.42	19/3.673	555	18.36	3184	0.1431
Goldentuft	450	228	19/3.909	629	19.55	3499	0.1264
Spuit	477	241.68	37/2.882	666	20.19	3849	0.1193
Cosmos	477	241.68	19/4.023	666	20.12	3708	0.1193
Hyacinten	500	253.35	37/2.951	698	20.65	4035	0.1138
Zinnia	500	253.35	19/4.12	698	20.6	3888	0.1138
Dahlia	556.5	282	19/4.346	777	21.73	4327	0.1022
Mistel	556.5	282	37/3.114	777	21.79	4362	0.1022
Meadowsweet	600	304	37/3.233	838	22.63	4703	0.0948
Orchid	636	322.25	37/3.33	888	23.31	4985	0.0894
Heuchera	650	329.35	37/3.366	908	23.56	5095	0.0875
Vlaggen	700	354.71	61/2.72	978	24.48	5146	0.0813

DIN 48201

Codenummer	Berekende oppervlakte	Strengering en draad Diameter	Algemene diameter	Lineaire massa	Berekende breeklast	Maximaal DC-weerstand bij 20oC
mm2	mm2	mm	mm	in kg/km	DaN	Oh,km
16	15.89	7/1.70	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2 50	7.5	94	585	0.8332
50	49.48	7/3.00	9	135	810	0.5786
50	48.36	19/1.80	9	133	860	0.595
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117	19/2.50	14	322	1910	0.2459
150	147.1	37/2.25	15.2	406	2570	0.196
185	181.6	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.0965
400	400.14	61/2.89	26	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.2	91/2.96	32.6	1733	9690	0.04625
500	802.1	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Wij kunnen deze geleider leveren volgens verschillende erkende normen, zoals IEC61089, BS215, BS EN 50182: 2001, STM B231, CSA C49, DIN480201, JIS C3109,de speciale specificatie van de klant kan ook worden voldaan.

Qifan Aluminium geleider Stalen versterkte spoel en trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19 1 De "Reel and Drum Stranded 1/0 2/0 4/0 Bare AAC 1350-H19" verwijst naar een type naakte bovenleider die wordt gebruikt voor de overdracht en distributie van elektrische energie.
Rol en trommel gestrand: Dit geeft aan dat de geleiders gestrand zijn en op rollen of trommelen worden geleverd voor een gemakkelijke hantering en installatie.Stranding houdt in dat meerdere afzonderlijke aluminiumstrengen samen worden gedraaid tot een grotere geleider.

1/0, 2/0, 4/0: Deze getallen vertegenwoordigen de grootte van de geleider of de doorsnede.De afmetingen worden meestal gespecificeerd in American Wire Gauge (AWG) of cirkelvormige molen.

Bare AAC: AAC staat voor "All Aluminium Conductor". Het betekent dat de geleider volledig van aluminium is gemaakt zonder extra metalen coatings.Naakte geleiders worden gewoonlijk gebruikt in bovenlichtlijnen waar isolatie niet vereist is.

1350-H19: 1350-H19 verwijst naar de specifieke legering en temperatuur van het in de geleider gebruikte aluminium.met een gewicht van meer dan 0,05 g/m2H19 geeft de hardheid van het aluminium weer, wat aangeeft dat het een specifiek warmtebehandelingsproces heeft ondergaan om de gewenste mechanische eigenschappen te bereiken.
