HTLS-geleiderproducten --- De STACIR/AW-geleider is een nieuw type bovengeleider.
De STACIR/AW-geleider is een nieuw typeoverhoofdgeleiderHet gebruik van trapeziumdraad vergroot het doorsnedegebied van de geleider, zodat de geleider het geleidingsvermogen vergroot.

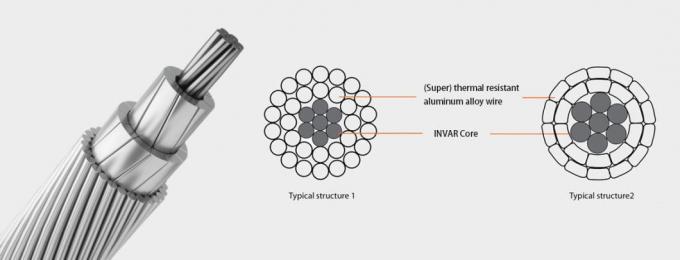

Onder dezelfde afmetingen hebben STACIR/AW-geleiders een betere draagcapaciteit dan traditionele geleiders.De INVAR-geleider bestaat uit een met aluminium beklede INVAR-kern en warmtebestendige aluminiumlegeringsdraden.Deze geleider is geschikt voor oude lijnen.
Het kan dezelfde verzakking behouden terwijl de capaciteit toeneemt.
Het belangrijkste aspect van dit type geleider is de mogelijkheid om te glijden tussen de buitenste laag en de kern.de buitenste laag mag op de stalen kern blijven.
De buitenste geleidende laag is gemaakt van superwarmtebestendige Al-Zr-legering en de werktemperatuur kan 210°C bereiken.
De belangrijkste kenmerken van deze productreeks zijn:
INVAR kern en buitenste laag hebben onafhankelijk van elkaar kniepunten bij installatietemperatuur
Beperk de verzakking naarmate de temperatuur stijgt
De thermische uitbreidingscoëfficiënt boven het kniepunt ten opzichte van de INVAR-kern handhaaft de mechanische sterkte van de geleider en de continue werktemperatuur is tot 210 °C
Deze techniek vereist een bekwame installatie-expert.
Het is geschikt voor vervanging van ACSR op vlak land of met kleine hoogteverschillen.
| ACSR |
Aluminiumleidingen van versterkt staal |
| AAC |
Alle geleiders van aluminium |
| AAAC |
Alle aluminium gelegeerde geleiders |
| Vastgoed |
STACIR (ACSR MOOSE EQUIVALENT) |
STACIR (equivalent ACSR ZEBRA) |
STACIR (ACSR PANTHER EQUIVALENT) |
| Typische factoren |
3.53 mm |
0.1390 in |
3.18 mm |
0.1252 in |
30,00 mm |
0.1181 in |
| Referentiespecificaties |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Totaal oppervlak van de doorsnede |
597.00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 in2 |
| met een vermogen van niet meer dan 50 W |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Kerndraad |
Invar, bekleed met aluminium |
Invar, bekleed met aluminium |
Invar, bekleed met aluminium |
| Diameter van geleider |
31.77mm |
1.2508 in |
28.62 mm |
1.1268 in |
210,00 mm |
0.8268 in |
| Gewicht |
1993 kg/km |
1339.2 lbs/mijl |
1582 kg/km |
1063.1 lbs/mijl |
939 kg/km |
631 lbs/mijl |
| Ultieme treksterkte |
14641 kg |
32277.84 pond. |
11968 kg |
26384.89 lbs |
8436 kg |
18598.17 pond. |
| Gelijkstroomweerstand bij 20°C |
00,06 Ω/km |
0.09Ω/mijl |
00,07Ω/km |
0.11Ω/mijl |
0.13 Ω/km |
0.21Ω/mijl |
| Maximale werktemperatuur |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Stroomdraagvermogen bij maximale bedrijfstemperatuur |
1871 ampère |
1626 ampère |
1040 ampère |
We kunnen ook een ander volledig assortiment van overhead geleider aanbieden, als je enige behoefte hebt, voel je vrij om contact op te nemen met ons verkoopteam!
Shanghai Qifan Cable Co., Ltd. opgericht in 1994, is gespecialiseerd in R & D en de productie van elektrische draden en kabels voor meer dan 20 jaar, en het heeft geavanceerde productie- en testapparatuur.
Qifan Cable heeft de mogelijkheid om vele soorten kabels te produceren, zoals hoogspanningskabels, middelspanningskabels, laagspanningskabels, besturingskabels, instrumentkabels, gebouwkabels,Kabels van rubber, enz.. Qifan Cable heeft zijn producten verkocht aan meer dan 30 landen en regio's in Azië, Europa, Oceanië, Amerika en Afrika.elektriciteit, metallurgie, petrochemie, spoorwegen, vervoer, communicatie, bouw, stadsbouw, infrastructuurbouw, enz.
Sinds de oprichting heeft Qifan Cable zich gehouden aan het bedrijfsbeginsel van kwaliteit in de eerste plaats. Het nam de leiding bij het passeren van ISO 9001: 2000 kwaliteitssysteemcertificering in 2006 en ISO 14001:Certificering van milieubeheersysteem 2004.
Qifan Cable-Maak pioniersinspanningen en ga vooruit!
Super thermische legering geleider: De geleider is gemaakt van een super thermische legering materiaal. Dit materiaal is speciaal ontworpen om een hoge thermische geleidbaarheid,een efficiënte warmteafvoer tijdens de stroomoverdracht mogelijk maken.
Versterkt met Invar: De geleider is versterkt met Invar, een nikkel-ijzer legering die bekend staat om zijn lage coëfficiënt van thermische uitbreiding.Invar helpt om de verzakking of verlenging van de geleider door temperatuurveranderingen te minimaliseren, waardoor de stabiliteit en betrouwbaarheid van de elektriciteitsleiding worden gewaarborgd.
